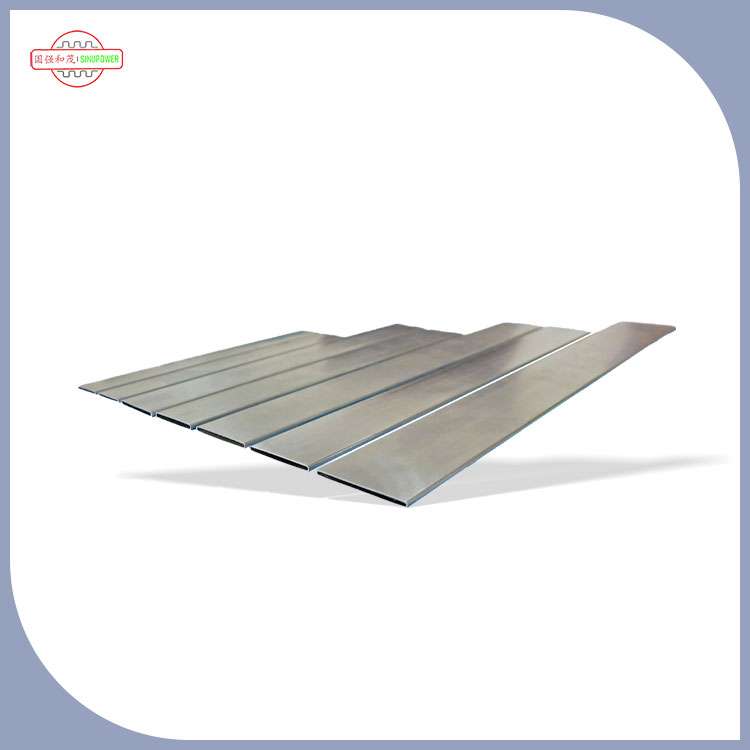

Σωλήνωση πυρήνα θερμαντήρα με στεγανή σύνδεση με λέιζερ

Για τους κατασκευαστές HVAC αυτοκινήτων, η αξιοπιστία του πυρήνα του θερμαντήρα ξεκινά με την ακεραιότητα ραφής σωλήνα.Sinupower– ένα αφιερωμένοΚατασκευαστήςθερμικών εξαρτημάτων αλουμινίου ακριβείας – παράγειΣωλήνωση πυρήνα θερμαντήρα με στεγανή σύνδεση με λέιζερχρησιμοποιώντας τεχνολογία λέιζερ υψηλής ισχύος. Αυτή η διαδικασία δημιουργεί μια συνεχή, ομοιογενή ραφή συγκόλλησης που εξαλείφει τις διαδρομές διαρροής που είναι κοινές σε σωλήνες συγκολλημένους με αντίσταση ή μηχανικά ραφές. Το πεπλατυσμένο προφίλ τύπου Β μεγιστοποιεί την επιφάνεια για μεταφορά θερμότητας, ενώ η ραφή με συγκόλληση με λέιζερ εξασφαλίζει δομική ακεραιότητα υπό θερμικό κύκλο και πίεση ψυκτικού. Το αποτέλεσμα: πυρήνες θέρμανσης που αποδίδουν αξιόπιστα σε όλη τη διάρκεια ζωής του οχήματος. Ως ηγέτηςκατασκευαστής σωλήνων πυρήνα θερμαντήρα, Η Sinupower εξυπηρετεί προμηθευτές HVAC αυτοκινήτων παγκοσμίως με αξιόπιστες, στεγανές λύσεις.

Γιατί η συγκόλληση με λέιζερ έχει σημασία για τη σωλήνωση πυρήνα θερμαντήρα

της SinupowerΣωλήνωση πυρήνα θερμαντήρα με στεγανή σύνδεση με λέιζερκατασκευάζεται χρησιμοποιώντας μια διαδικασία που προσφέρει μετρήσιμα πλεονεκτήματα σε σχέση με τις συμβατικές μεθόδους κατασκευής σωλήνων:

Απόδοση μηδενικής διαρροής

• Η συγκόλληση με λέιζερ παράγει μια συνεχή, ομοιογενή ραφή συγκόλλησης χωρίς πορώδες ή μικρορωγμές – εξαλείφοντας την κύρια κατάσταση αστοχίας των πυρήνων του θερμαντήρα.
• Το σταθερό βάθος διείσδυσης συγκόλλησης (συνήθως 0,5–1,2 mm) διασφαλίζει ότι ο σύνδεσμος ταιριάζει ή υπερβαίνει την αντοχή του υλικού βάσης.
• Η δοκιμή διαρροής ηλίου σε κάθε παρτίδα παραγωγής επαληθεύει ρυθμούς διαρροής κάτω από 0,5 g/έτος ανά σωλήνα.
• Δεν απαιτείται υλικό πλήρωσης μετά τη συγκόλληση, αφαιρώντας τον κίνδυνο υπολειμμάτων ροής ή ευθραυστότητας του κράματος χαλκού.

Ανώτερη απόδοση μεταφοράς θερμότητας

• Το πεπλατυσμένο προφίλ τύπου Β αυξάνει την αναλογία επιφάνειας προς όγκο, επιτρέποντας ταχύτερη μεταφορά θερμότητας από το ψυκτικό στον αέρα της καμπίνας.
• Η λεία εσωτερική οπή ελαχιστοποιεί την αντίσταση ροής και την πτώση πίεσης στον πυρήνα του θερμαντήρα.
• Το ομοιόμορφο πάχος τοιχώματος (ανοχή ±0,05 mm) εξασφαλίζει σταθερή θερμική αγωγιμότητα σε όλο το μήκος του σωλήνα.

Ενισχυμένη αντοχή κάτω από θερμική ανακύκλωση

• Η συγκόλληση με λέιζερ δημιουργεί έναν μεταλλουργικό δεσμό που αντέχει την επαναλαμβανόμενη θερμική διαστολή και συστολή χωρίς ρωγμές από κόπωση.
• Συμβατό με κράματα αλουμινίου AA3003 και AA3102, που επιλέγονται για την εξαιρετική θερμική αγωγιμότητα (200–220 W/m·K) και τη μορφοποίησή τους.
• Επικυρώθηκε για 10.000+ θερμικούς κύκλους από -40°C έως +120°C χωρίς υποβάθμιση συγκόλλησης.

Καθαρή κατασκευή χωρίς ροή

• Η συγκόλληση με λέιζερ εξαλείφει την ανάγκη για πάστα ροής ή συγκόλλησης, μειώνοντας τον κίνδυνο μόλυνσης και απλοποιώντας την κατάντη συναρμολόγηση.
• Χωρίς πιτσίλισμα συγκόλλησης ή οξείδωση της επιφάνειας – οι σωλήνες είναι έτοιμοι για προσάρτηση πτερυγίων και συγκόλληση κεφαλής αμέσως μετά τη συγκόλληση.
• Η σταθερή γεωμετρία των σφαιριδίων συγκόλλησης επιτρέπει την αυτόματη εισαγωγή πτερυγίων και στοίβαξη του πυρήνα χωρίς προβλήματα ευθυγράμμισης.

Συγκολλημένος με λέιζερ σωλήνας τύπου Β έναντι συμβατικού σωλήνα με ραφές

Διαδικασία κατασκευής – Από το πηνίο στον τελικό σωλήνα

Η παραγωγή τουΣωλήνωση πυρήνα θερμαντήρα με στεγανή σύνδεση με λέιζερακολουθεί μια αυστηρά ελεγχόμενη διαδικασία έξι βημάτων από το απόθεμα πηνίου στον τελικό σωλήνα:

Βήμα 1 – Επιλογή υλικού

• Υλικά βάσης: Κράματα αλουμινίου AA3003 και AA3102, επιλεγμένα για θερμική αγωγιμότητα, δυνατότητα διαμόρφωσης και συμβατότητα συγκόλλησης.
• Εισερχόμενο απόθεμα πηνίου ελεγμένο για χημική σύνθεση και ποιότητα επιφάνειας.
• Εύρος πάχους υλικού: 0,20 mm έως 0,60 mm ανάλογα με τις απαιτήσεις εφαρμογής.

Βήμα 2 – Σχηματισμός λωρίδας

• Η λωρίδα αλουμινίου διαμορφώνεται σε ρολό σε προφίλ τύπου Β - η πεπλατυσμένη, οβάλ διατομή χαρακτηριστική των σωλήνων πυρήνα του θερμαντήρα.
• Οι μήτρες διαμόρφωσης ακριβείας εξασφαλίζουν σταθερές διαστάσεις προφίλ σε όλο το μήκος του πηνίου.
• Η εν σειρά μέτρηση λέιζερ παρακολουθεί τη γεωμετρία του προφίλ για τη διατήρηση των ανοχών.

Βήμα 3 – Συγκόλληση με λέιζερ

• Το λέιζερ ινών υψηλής ισχύος (1–3 kW) παρέχει εστιασμένη ενέργεια στη ραφή του σωλήνα, δημιουργώντας μια συγκόλληση με κλειδαρότρυπα με βαθιά διείσδυση και στενό πλάτος.
• Το προστατευτικό αέριο (αργό ή ήλιο) προστατεύει τη δεξαμενή συγκόλλησης από την οξείδωση.
• Η παρακολούθηση συγκόλλησης σε πραγματικό χρόνο παρακολουθεί το βάθος διείσδυσης, το πλάτος συγκόλλησης και το πορώδες – απορρίπτοντας αυτόματα τμήματα εκτός προδιαγραφών.

Βήμα 4 – ανόπτηση ραφής συγκόλλησης

• Η τοπική ανόπτηση μετά τη συγκόλληση ανακουφίζει από την υπολειπόμενη τάση στη ζώνη συγκόλλησης χωρίς να επηρεάζει την ιδιοσυγκρασία του υλικού βάσης.
• Εξασφαλίζει ότι η περιοχή συγκόλλησης έχει παρόμοια ολκιμότητα και μορφοποίηση με τον υπόλοιπο σωλήνα.

Βήμα 5 – Διαστάσεις και κοπή σε μήκος

• Οι σωλήνες βαθμονομούνται στις τελικές διαστάσεις μέσω μιας σειράς καλουπιών διαστασιολόγησης.
• Κόψτε σε μήκη που καθορίζονται από τον πελάτη χρησιμοποιώντας εξοπλισμό πριονίσματος ή κοπής ακριβείας.
• Τα άκρα αφαιρούνται και προετοιμάζονται για εισαγωγή πτερυγίων ή προσάρτηση κεφαλής.

Βήμα 6 – Δοκιμή διαρροής 100%.

• Κάθε σωλήνας υποβάλλεται σε δοκιμή διαρροής φασματομετρίας μάζας ηλίου για να επαληθευτεί η στεγανή απόδοση.
• Κριτήριο αποδοχής: ≤0,5 g/έτος διαρροή.
• Οι σωλήνες που αποτυγχάνουν στη δοκιμή απορρίπτονται αυτόματα – διασφαλίζοντας ότι μηδενικοί ελαττωματικοί σωλήνες θα εγκαταλείψουν τη γραμμή παραγωγής.

Εστίαση εφαρμογής – Πυρήνες θέρμανσης για HVAC αυτοκινήτου

Ως έμπιστοςπρομηθευτής σωλήνων πυρήνα θερμαντήρα αυτοκινήτων, τα προϊόντα της Sinupower αναπτύσσονται σε πολλαπλές πλατφόρμες οχημάτων:

Βασικές Εφαρμογές

• Συστήματα HVAC επιβατικών οχημάτων:Βασικό εξάρτημα για θέρμανση καμπίνας σε sedan, SUV και ελαφρά φορτηγά.
• Κλιματισμός επαγγελματικού οχήματος:Πυρήνες θέρμανσης βαρέως τύπου για φορτηγά, λεωφορεία και εξοπλισμό εκτός δρόμου.
• Θερμική διαχείριση ηλεκτρικών οχημάτων:Ενσωματωμένο σε συστήματα θέρμανσης EV (αντλία θερμότητας ή διαμορφώσεις θέρμανσης με αντίσταση).
• Μονάδες διαχείρισης αέρα HVAC:Χρησιμοποιείται σε κτιριακές και βιομηχανικές εφαρμογές θέρμανσης όπου απαιτούνται συμπαγείς, στεγανοί εναλλάκτες θερμότητας.

Σημεία ενσωμάτωσης στη διάταξη πυρήνα του θερμαντήρα

• Οι σωλήνες εισάγονται ανάμεσα στις στοίβες πτερυγίων και διευρύνονται ή συγκολλούνται για να σχηματίσουν το μπλοκ πυρήνα.
• Τα άκρα των σωλήνων συνδέονται με τις κεφαλές εισόδου/εξόδου μέσω συγκόλλησης ή μηχανικής ένωσης.
• Το ψυκτικό υγρό (ψυκτικό κινητήρα ή υγρό θέρμανσης EV) ρέει μέσα από το εσωτερικό του σωλήνα, ενώ ο αέρας διέρχεται από το εξωτερικό με πτερύγια.
• Η μεταφορά θερμότητας γίνεται από το ρευστό μέσω του τοιχώματος του σωλήνα και των πτερυγίων στον αέρα της καμπίνας.

Συμβατότητα με διαδικασίες συναρμολόγησης

• Οι σωλήνες μας είναι συμβατοί τόσο με τη συγκόλληση με ελεγχόμενη ατμόσφαιρα (CAB) όσο και με τις διαδικασίες συγκόλλησης υπό κενό.
• Η λεία ραφή συγκόλλησης χωρίς οξείδια δεν απαιτεί πρόσθετο καθαρισμό πριν από τη συγκόλληση – μειώνοντας τα βήματα της διαδικασίας και τους κινδύνους μόλυνσης.
• Τα προφίλ και τα μήκη σωλήνων μπορούν να προσαρμοστούν ώστε να ταιριάζουν σε συγκεκριμένες γεωμετρίες του πυρήνα και απαιτήσεις πλατφόρμας οχήματος.

Πιστοποιήσεις Ποιότητας και Πρότυπα Κατασκευής

Οι διαδικασίες παραγωγής της Sinupower λειτουργούν με τα ακόλουθα πιστοποιημένα συστήματα:

📋 Διατίθενται πλήρη αντίγραφα πιστοποιητικού κατόπιν αιτήματος.

Πνευματική Ιδιοκτησία

• 2 διπλώματα ευρεσιτεχνίας– συμπεριλαμβανομένου ενός ιδιόκτητου συστήματος τοποθέτησης συγκόλλησης με λέιζερ για σωλήνες τύπου Β.
• 15 διπλώματα ευρεσιτεχνίας σχεδιασμού– καλύπτοντας μοναδικά προφίλ σωλήνων και γεωμετρίες του πυρήνα του θερμαντήρα.
• 16 πατέντες μοντέλων χρησιμότητας– επικεντρώθηκε στις βελτιώσεις στις διαδικασίες σχηματισμού σωλήνων και συγκόλλησης.

Δυνατότητες προσαρμογής για σωλήνες πυρήνα θερμαντήρα

Προσαρμογή διαστάσεων

• Πλάτος σωλήνα:12 mm έως 40 mm (καθορίζεται από τον πελάτη)
• Ύψος σωλήνα:1,5 mm έως 5,0 mm (πεπλατυσμένο προφίλ)
• Πάχος τοιχώματος:0,20mm έως 0,60mm
• Μήκος:100mm έως 2.000mm (κόψιμο σε μήκος ανά παραγγελία)
• Ανοχή:±0,05mm σε κρίσιμες διαστάσεις

Επιλογές κράματος και επίστρωσης

• AA3003:Τυπικό κράμα - καλή θερμική αγωγιμότητα και μορφοποίηση, ανθεκτικό στη διάβρωση.
• AA3102:Παραλλαγή υψηλότερης αντοχής – κατάλληλη για εφαρμογές υψηλότερης πίεσης ή πιο απαιτητικές.
• Επιφανειακή επεξεργασία:Προαιρετική επίστρωση με νιφάδες ψευδαργύρου ή επίστρωση μετατροπής για ενισχυμένη αντοχή στη διάβρωση.

Επιλογές φόρμας τέλους

• Τετράγωνη κοπή– πρότυπο για εισαγωγή κεφαλίδας
• Λοξοτομές– για ευκολότερη συναρμολόγηση και τοποθέτηση σφράγισης
• Διευρυμένα άκρα– για μηχανικές συνδέσεις κεφαλίδας
• Προσαρμοσμένα τελικά προφίλ– ανά σχέδιο πελάτη

Διαδικασία Ανάπτυξης

1. Υποβολή απαιτήσεων:Ο πελάτης παρέχει προδιαγραφές, σχέδια ή στόχους απόδοσης.
2. Αναθεώρηση σκοπιμότητας:Η ομάδα μηχανικών αξιολογεί τις παραμέτρους υλικού, προφίλ και συγκόλλησης.
3. Σχεδιασμός εργαλείων:Μήτρα μορφοποίησης και συγκόλλησης που κατασκευάζονται εσωτερικά.
4. Εκτέλεση πρωτότυπου:Έως 100 τεμάχια για επικύρωση πελάτη - μόνο κόστος μήτρας.
5. Παραγωγή:Κατασκευή πλήρους κλίμακας με PPAP Επίπεδο 3 διαθέσιμο.
6. Διανομή:Προγραμματισμένες αποστολές με πιστοποιητικά υλικού και εκθέσεις επιθεώρησης.

Διασφάλιση ποιότητας – Πώς διασφαλίζουμε αξιόπιστη ποιότητα συγκόλλησης

Κάθε παρτίδαΣωλήνωση πυρήνα θερμαντήρα με στεγανή σύνδεση με λέιζερυπόκειται στο αυστηρό μας πλαίσιο ποιοτικού ελέγχου:

Έλεγχος Πρώτων Υλών

• Πηνία αλουμινίου προέρχονται από μεταλλουργεία πιστοποιημένα κατά ISO 14001 με πλήρη ιχνηλασιμότητα υλικού.
• Εισερχόμενη επιθεώρηση: χημική σύνθεση (OES), ποιότητα επιφάνειας και επαλήθευση πάχους.

Έλεγχοι κατά τη διαδικασία

• Διαμόρφωση:Παρακολούθηση διαστάσεων σε πραγματικό χρόνο με έλεγχο ανάδρασης για διατήρηση της ακρίβειας του προφίλ.
• Συγκόλληση με λέιζερ:Η ισχύς, η ταχύτητα και η ροή του προστατευτικού αερίου παρακολουθούνται συνεχώς. Η ποιότητα της ραφής συγκόλλησης επαληθεύτηκε μέσω ενσωματωμένης οπτικής τομογραφίας συνοχής (OCT).
• Ξεπύρωμα:Τοπική ανόπτηση επαγωγής με παρακολούθηση θερμοκρασίας για να διασφαλιστεί η συνεπής δομή κόκκων στη ζώνη συγκόλλησης.

Τελική Επιθεώρηση

• Διαστατικός:OD, πλάτος, ύψος και πάχος τοιχώματος μετρημένα σε 3 σημεία ανά σωλήνα.
• Δοκιμή διαρροής:Φασματομετρία μάζας ηλίου – 100% των σωλήνων, ≤0,5 g/έτος.
• Επιθεώρηση συγκόλλησης:Οπτική και μικροσκοπική επαλήθευση της συνέχειας της ραφής συγκόλλησης.
• Μηχανικός:Δοκιμές εφελκυσμού και διάρρηξης ανά παρτίδα θερμικής επεξεργασίας.

Αυτές οι διαδικασίες διασφαλίζουν ότι κάθε αποστολή πληροί τις αυστηρές απαιτήσεις ποιότητας των εφαρμογών HVAC αυτοκινήτων.

Αειφορία και Περιβαλλοντική Συμμόρφωση

Ενεργειακή Απόδοση

• Η συγκόλληση με λέιζερ καταναλώνει σημαντικά λιγότερη ενέργεια από τις παραδοσιακές λειτουργίες κλιβάνου συγκόλλησης - μειώνοντας το αποτύπωμα άνθρακα.
• Η τεχνολογία αναγεννητικών καυστήρων στις διαδικασίες ανόπτησης μειώνει την κατανάλωση αερίου κατά 18%.

Ανακύκλωση και Μείωση Απορριμμάτων

• 98% χρήση υλικών – όλα τα σκραπ αλουμινίου διαχωρίζονται και επιστρέφονται σε πιστοποιημένους ανακυκλωτές.
• Στη διαδικασία συγκόλλησης δεν χρησιμοποιείται πάστα ροής ή συγκόλλησης, εξαλείφοντας τα επικίνδυνα ρεύματα αποβλήτων.

Συμμόρφωση

• Συμβατό με RoHS – δεν υπάρχουν περιορισμένες ουσίες σε υλικά ή διαδικασίες.
• Συμβατό με το REACH - όλα τα κράματα και τα χημικά επεξεργασίας πληρούν τα τρέχοντα περιβαλλοντικά πρότυπα της ΕΕ.

Συχνές ερωτήσεις σχετικά με τη σωλήνωση πυρήνα θερμαντήρα με συγκόλληση με λέιζερ

Επικοινωνήστε με τη Sinupower – Heater Core Tubing Solutions

Η Sinupower προσφέρειΣωλήνωση πυρήνα θερμαντήρα με στεγανή σύνδεση με λέιζερπου επιτρέπει στους κατασκευαστές HVAC αυτοκινήτων να παράγουν πυρήνες θέρμανσης με ανώτερη αξιοπιστία, σταθερή θερμική απόδοση και χαμηλότερο συνολικό κόστος παραγωγής. Καλούμε τους OEM, τους πρώτους προμηθευτές HVAC και τους κατασκευαστές θερμαντικών πυρήνων να επικοινωνήσουν μαζί μας για δείγματα, τεχνικά δελτία δεδομένων ή μια συλλογική αναθεώρηση σχεδιασμού.
