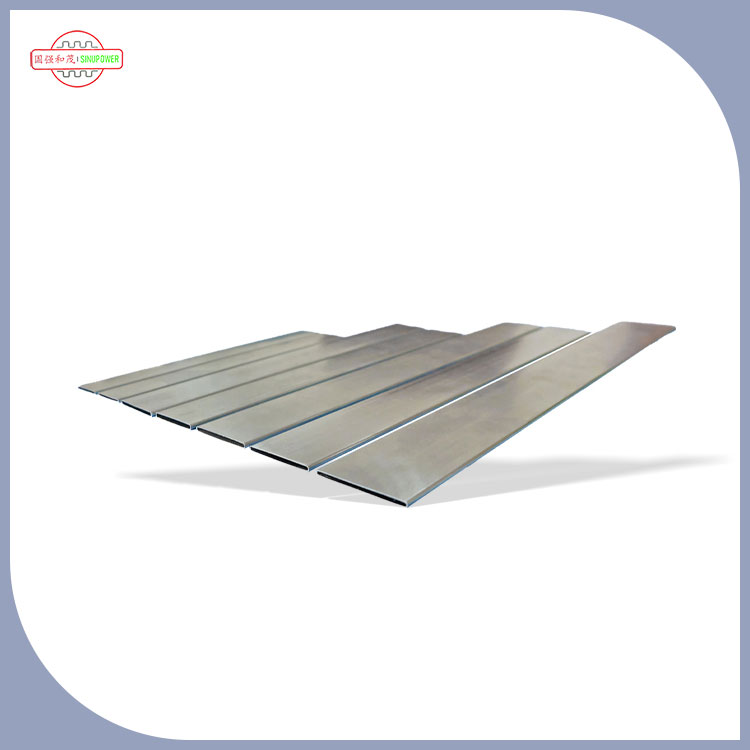

Σωλήνες μεταφοράς θερμότητας Sinupower Changshu Ltd.έχει μελετήσειΣωλήνες κλεψύδρας για καλοριφέρσε σχέση με τη σταθερότητα ροής και τη θερμική συμπεριφορά σε συμπαγή συστήματα ανταλλαγής θερμότητας, όπου η γεωμετρία αναδιαμορφώνει άμεσα τον τρόπο αλληλεπίδρασης της θερμότητας και του ρευστού μέσα σε ένα δίκτυο σωλήνων.
Τα τελευταία χρόνια, η συζήτηση γύρω από τη γεωμετρία των σωλήνων στα θερμικά συστήματα έχει προχωρήσει πέρα από την απλή επιλογή σχήματος σε βαθύτερα ζητήματα απόδοσης που καθοδηγούνται από τη φυσική. Μεταξύ αυτών των γεωμετριών, το προφίλ της κλεψύδρας έχει τραβήξει την προσοχή επειδή φαίνεται απλό, αλλά αλλάζει ταυτόχρονα πολλαπλές μεταβλητές που αλληλεπιδρούν—ταχύτητα ροής, κατανομή πίεσης, μοτίβα αναταράξεων και έκθεση στην επιφάνεια. Αντί να λειτουργεί ως παθητικό κανάλι, ο σωλήνας γίνεται ενεργό μέρος του μηχανισμού ανταλλαγής θερμότητας.
Το καθοριστικό χαρακτηριστικό των Hourglass Tubes είναι το στενό μεσαίο τμήμα. Αυτή η "μέση" δεν είναι απλώς μια δομική παραλλαγή. αλλάζει τον τρόπο συμπεριφοράς του υγρού σε ένα θεμελιώδες επίπεδο.
Όταν το υγρό εισέρχεται στο ευρύτερο τμήμα εισόδου, επιβραδύνεται ελαφρώς και στη συνέχεια επιταχύνεται καθώς διέρχεται από τη στενή μεσαία ζώνη, πριν εκτονωθεί ξανά στην έξοδο. Αυτός ο συνεχής κύκλος επιτάχυνσης και επιβράδυνσης δημιουργεί ένα δυναμικό προφίλ ροής που είναι πολύ διαφορετικό από τους ευθύγραμμους κυλινδρικούς σωλήνες.
Από πρακτική άποψη, αυτό το σχήμα εισάγει ελεγχόμενη αστάθεια—αρκετή για να βελτιώσει την ανάμειξη, αλλά όχι αρκετή για να προκαλέσει διασπαστικές απώλειες αναταράξεων.
Η σχέση μεταξύ ταχύτητας και πίεσης είναι κεντρική για την κατανόηση του γιατί αυτή η γεωμετρία είναι αποτελεσματική. Καθώς το υγρό μετακινείται στο στενότερο τμήμα:
- Η ταχύτητα αυξάνεται
- Η στατική πίεση μειώνεται
- Η τοπική κινητική ενέργεια αυξάνεται
Μόλις το υγρό εξέλθει από τη στένωση, συμβαίνει το αντίστροφο. Αυτός ο επαναλαμβανόμενος κύκλος πίεσης βοηθά στη διάσπαση των θερμικών οριακών στρωμάτων που συνήθως προσκολλώνται στα εσωτερικά τοιχώματα του σωλήνα.
Ένα άλλο λεπτό αποτέλεσμα είναι η αλλαγή στον τρόπο με τον οποίο το υγρό «έρχεται σε επαφή» με την εσωτερική επιφάνεια. Σε ομοιόμορφους σωλήνες, τα στρώματα ρευστού μπορούν να στρωματοποιηθούν, περιορίζοντας την αλληλεπίδραση μεταξύ της ροής του πυρήνα και του τοιχώματος. Το σχήμα της κλεψύδρας διαταράσσει αυτή την επίστρωση, αυξάνοντας τη συχνότητα επαφής και βελτιώνοντας τη συνέπεια μεταφοράς θερμότητας.
Η φυσική των σωλήνων κλεψύδρας για καλοριφέρ μπορεί να εξηγηθεί χρησιμοποιώντας απλοποιημένες αρχές δυναμικής ρευστών χωρίς να απαιτείται προηγμένη μαθηματική μοντελοποίηση.
Η αρχή της συνέχειας δηλώνει ότι για ασυμπίεστη ροή:
Εμβαδόν διατομής × ταχύτητα = σταθερά
Όταν ο σωλήνας στενεύει στο κέντρο, το υγρό πρέπει να επιταχυνθεί για να διατηρήσει τον ρυθμό ροής. Αυτή η επιτάχυνση δεν είναι απλώς μια αριθμητική αλλαγή - τροποποιεί τον τρόπο με τον οποίο η ενέργεια κατανέμεται στο πεδίο ροής.
Η αρχή του Bernoulli βοηθά στην εξήγηση της ενεργειακής μετατόπισης:
- Σε ευρύτερα τμήματα: υψηλότερη πίεση, χαμηλότερη ταχύτητα
- Σε στενή μέση: χαμηλότερη πίεση, μεγαλύτερη ταχύτητα
Αυτή η εναλλασσόμενη ενεργειακή κατάσταση βοηθά στη βελτίωση της θερμικής ανταλλαγής επειδή αναδιαμορφώνει συνεχώς τον τρόπο μεταφοράς της θερμότητας μεταξύ των στρωμάτων ρευστού.
Ενώ η ροή μπορεί να φαίνεται ομαλή μακροσκοπικά, σχηματίζονται διαταραχές μικρής κλίμακας στις ζώνες μετάβασης μεταξύ ευρειών και στενών τμημάτων. Αυτές οι μικρο-στροβιλισμοί:
- Μειώστε τις στάσιμες θερμικές ζώνες
- Αυξήστε την απόδοση ανάμειξης
- Ανανεώνετε τα οριακά επίπεδα πιο συχνά
Το αποτέλεσμα είναι μια πιο ενεργή θερμική διεπαφή χωρίς να απαιτείται εξωτερική μηχανική ανάδευση.
Στα συστήματα ανταλλαγής θερμότητας, η απόδοση συχνά περιορίζεται όχι μόνο από την αγωγιμότητα του υλικού, αλλά από το πόσο αποτελεσματικά η θερμότητα μπορεί να μετακινηθεί από το ρευστό στην επιφάνεια και στη συνέχεια στο περιβάλλον μέσο.
Η γεωμετρία τουΣωλήνες κλεψύδρας για καλοριφέραντιμετωπίζει άμεσα αυτόν τον περιορισμό.
| Χαρακτηριστικό | Straight Tube Behavior | Συμπεριφορά σωλήνων κλεψύδρας |
| Μοτίβο ροής | Ομοιόμορφη, στρωτή-κυρίαρχη | Εναλλασσόμενες ζώνες επιτάχυνσης |
| Οριακό στρώμα | Σταθερό και πιο χοντρό | Συχνά διαταράσσεται |
| Συνοχή ανταλλαγής θερμότητας | Μέτριος | Πιο ομοιόμορφο κατά μήκος |
| Συμπεριφορά πίεσης | Σταθερή πτώση | Κυκλική παραλλαγή |
| Εφέ ανάμειξης | Περιωρισμένος | Ενισχυμένη μικρο-μίξη |
Αυτός ο πίνακας δείχνει ότι το πλεονέκτημα δεν είναι ένας μόνο παράγοντας, αλλά ένας συνδυασμός πολλαπλών φυσικών αλλαγών που αλληλεπιδρούν.
Σε πρακτικά θερμικά συστήματα, αυτό οδηγεί σε πιο σταθερό έλεγχο θερμοκρασίας υπό συνθήκες μεταβαλλόμενου φορτίου, ειδικά σε περιβάλλοντα όπου η εισροή θερμότητας δεν είναι σταθερή.
Συχνά θεωρείται ότι η επιλογή υλικού κυριαρχεί στη θερμική απόδοση. Ωστόσο, η γεωμετρία μπορεί να έχει εξίσου επιρροή.
Ένας βασικός περιορισμός σε πολλά θερμικά συστήματα είναι το οριακό στρώμα - μια λεπτή περιοχή κοντά στο τοίχωμα του σωλήνα όπου το υγρό κινείται αργά. Αυτό το στρώμα λειτουργεί ως θερμικό φράγμα.
Η συστολή της μέσης αποσταθεροποιεί περιοδικά αυτό το στρώμα. Καθώς το ρευστό επιταχύνεται μέσω της στενής περιοχής, οι δυνάμεις διάτμησης αυξάνονται, λεπτύνοντας το οριακό στρώμα και βελτιώνοντας τους ρυθμούς μεταφοράς θερμότητας.
Αφού περάσει η στένωση, η ροή διαστέλλεται ξανά. Αυτή η διαστολή δημιουργεί εντοπισμένο διαχωρισμό ροής και επανασύνδεση, η οποία «ενεργοποιεί ξανά» το υγρό κοντά στον τοίχο. Ο επαναλαμβανόμενος κύκλος βελτιώνει τη συνολική θερμική συνοχή.
Η Sinupower Heat Transfer Tubes Changshu Ltd. εφαρμόζει διαφορετικά υλικά όπως κράματα αλουμινίου, χαλκό και σύνθετες μεταλλικές κατασκευές ανάλογα με τις απαιτήσεις του συστήματος.
Η επιλογή υλικού επηρεάζει:
- Θερμική αγωγιμότητα
- Δομική σταθερότητα υπό κυκλική πίεση
- Αντοχή στην παραμόρφωση στις ζώνες μετάβασης
Στους σωλήνες κλεψύδρας για καλοριφέρ, η στενή περιοχή υφίσταται ελαφρώς υψηλότερη μηχανική καταπόνηση λόγω των αλλαγών της ταχύτητας. Επομένως, η δομική ελαστικότητα στη μέση είναι ένας κρίσιμος παράγοντας σχεδιασμού.
Για να κατανοήσετε καλύτερα τις φυσικές διαφορές, βοηθάει η σύγκριση των μοτίβων συμπεριφοράς ροής:
Ευθύγραμμη ροή σωλήνα:
- Προβλέψιμο προφίλ ταχύτητας
- Ελάχιστη ενόχληση
- Σταθερή αλλά λιγότερο διαδραστική θερμική ανταλλαγή
Ροή σωλήνα κλεψύδρας:
- Επαναλαμβανόμενη επιτάχυνση και επιβράδυνση
- Ενεργή ανάμειξη σε γεωμετρικές μεταβάσεις
- Βελτιωμένη αλληλεπίδραση τοίχου
- Πιο δυναμικό θερμικό προφίλ
Αυτό δεν σημαίνει ότι μια δομή αντικαθιστά μια άλλη καθολικά, αλλά εξηγεί γιατί ορισμένα θερμικά συστήματα επωφελούνται από πιο πολύπλοκες εσωτερικές γεωμετρίες.
Οι σωλήνες σε σχήμα κλεψύδρας εξετάζονται όλο και περισσότερο σε συστήματα όπου η απόδοση χώρου και η θερμική απόκριση είναι και τα δύο σημαντικά.
Τα τυπικά περιβάλλοντα εφαρμογών περιλαμβάνουν:
- Μονάδες θερμικής ρύθμισης αυτοκινήτων
- Βιομηχανικοί βρόχοι ψύξης
- Συμπαγείς εναλλάκτες θερμότητας κλιματισμού
- Συστήματα ψύξης ενεργειακού συστήματος
- Κατασκευή συστημάτων κλιματισμού κτιρίων
Σε κάθε περίπτωση, ο στόχος δεν είναι μόνο η απομάκρυνση θερμότητας, αλλά η σταθερή θερμική εξισορρόπηση υπό ποικίλα φορτία.
Μία από τις λιγότερο ορατές πτυχές της μηχανικής σωλήνων είναι το πώς μικρές γεωμετρικές αλλαγές επηρεάζουν τη σταθερότητα σε επίπεδο συστήματος.
Ακόμη και μικρές προσαρμογές σε:
- Βάθος μέσης
- Μεταβατική καμπυλότητα
- Μήκος περιορισμένης ζώνης
μπορεί να αλλάξει την ισορροπία μεταξύ της στρωτής ροής και των ελεγχόμενων αναταράξεων. Αυτό σημαίνει ότι η βελτιστοποίηση σχεδιασμού είναι συχνά επαναληπτική παρά στατική.
Η ομάδα μηχανικών της Sinupower Heat Transfer Tubes Changshu Ltd. έχει διερευνήσει πολλαπλές δομικές παραλλαγές για να ευθυγραμμίσει τη συμπεριφορά ροής με διαφορετικές λειτουργικές απαιτήσεις.
Η αυξανόμενη εστίαση στα συμπαγή θερμικά συστήματα έχει ωθήσει τους μηχανικούς να επανεξετάσουν τα παραδοσιακά σχέδια ευθύγραμμου καναλιού. Αντί απλώς να αυξάνουν την επιφάνεια ή τον ρυθμό ροής, οι σύγχρονες προσεγγίσεις επικεντρώνονται στη διαμόρφωση της ίδιας της συμπεριφοράς ροής.
Η δομή της κλεψύδρας αντιπροσωπεύει αυτή τη μετατόπιση: χρησιμοποιεί τη γεωμετρία για να επηρεάζει ενεργά την κίνηση του ρευστού αντί να την περιορίζει παθητικά.
Αυτή η προσέγγιση ευθυγραμμίζεται με τις ευρύτερες τάσεις στη θερμική μηχανική όπου η απόδοση επιτυγχάνεται μέσω του σχεδιασμού αλληλεπίδρασης και όχι της κλιμάκωσης ωμής δύναμης.
Η φυσική πίσω από τη συστολή της μέσης στη γεωμετρία του σωλήνα δείχνει ότι μικρές δομικές παραλλαγές μπορούν να επηρεάσουν σημαντικά τη συμπεριφορά ροής, τη συνέπεια μεταφοράς θερμότητας και τη σταθερότητα του συστήματος. Συνδυάζοντας τον κύκλο πίεσης, τη διάσπαση του οριακού στρώματος και την ελεγχόμενη μικροανάμιξη,Σωλήνες κλεψύδρας για καλοριφέρπαρέχουν μια ξεχωριστή προσέγγιση στις προκλήσεις θερμικής διαχείρισης σε συμπαγή συστήματα.
Σε αυτό το πλαίσιο, η Sinupower Heat Transfer Tubes Changshu Ltd. συνεχίζει να διερευνά πώς οι εκλεπτυσμένες δομές σωλήνων μπορούν να υποστηρίξουν τις εξελισσόμενες θερμικές απαιτήσεις σε διαφορετικά περιβάλλοντα μηχανικής, με τους σωλήνες κλεψύδρας να διαδραματίζουν σημαντικό ρόλο σε αυτή τη συνεχή ανάπτυξη λύσεων ανταλλαγής θερμότητας ακριβείας.
