Η Sinupower προμηθεύει σωλήνες ψύξης μπαταριών premium Sustainable Energy Storage System από την Κίνα, παρέχοντας πιστοποιημένους αγωγούς υγρού IATF16949 που έχουν σχεδιαστεί για να μετριάζουν τη θερμική διαφυγή σε BESS κλίμακας χρησιμότητας και να βελτιστοποιούν τη μακροπρόθεσμη ασφάλεια αποθήκευσης στο δίκτυο.
Τα συστήματα αποθήκευσης ενέργειας μακράς διάρκειας (LDES) αντιμετωπίζουν συχνά σοβαρά προφίλ θερμικής καταπόνησης κατά τη διάρκεια πολύωρων κύκλων αποστολής. Όταν οι πλάκες πολλαπλών θυρών λειτουργούν συνεχώς κάτω από υψηλές θερμοκρασίες ψυκτικού, τα τυπικά κανάλια εξώθησης συχνά αναπτύσσουν ανισορροπίες πίεσης υγρού, προκαλώντας άνιση εσωτερική δομική διαστολή. Η Sinupower επιλύει αυτούς τους φυσικούς περιορισμούς τροποποιώντας την εσωτερική γεωμετρία νευρώσεων των καναλιών αλουμινίου μας, διασφαλίζοντας τέλεια υδραυλική σταθερότητα και διατηρώντας ομοιόμορφες θερμοκρασίες τοιχώματος σε ολόκληρη την υγρόψυκτη μήτρα.
Κατά τη διάρκεια παρατεταμένης διάρκειας ζωής, ίχνη χημικών αντιδράσεων εντός υγρών μέσων γλυκόλης μπορεί να προκαλέσουν απολέπιση μικροσκοπικού οριακού στρώματος εντός των γενικών αγωγών ψύξης. Αυτή η συσσώρευση περιορίζει την ταχύτητα του υγρού και αυξάνει την κατανάλωση ενέργειας της αντλίας. Οι εσωτερικοί τοίχοι μαςΣωλήνες ψύξης μπαταριών συστήματος βιώσιμης αποθήκευσης ενέργειαςυποβάλλονται σε εξειδικευμένη μεταλλουργική επεξεργασία υψηλής καθαρότητας κατά τη διάρκεια προηγμένων διεργασιών διέλασης. Αυτή η εξαιρετικά λεία εσωτερική διατομή (τραχύτητα επιφάνειας Ra ≤ 0,8μm) εξαλείφει τη μικρο-τραχύτητα, αποτρέποντας την πρόσφυση του υλικού, διατηρώντας σταθερές ταχύτητες ροής και μειώνοντας τα συνολικά έξοδα λειτουργίας του σταθμού.
Οι μονάδες αποθήκευσης με εμπορευματοκιβώτια κλίμακας μεγαβάτ απαιτούν την υψηλότερη δυνατή χωρική πυκνότητα για την επίτευξη μετρήσεων χωρητικότητας στόχου. Τα βαριά ή ογκώδη στρογγυλά δίκτυα σωληνώσεων περιορίζουν τις διαμορφώσεις συσκευασίας κυψελών και μειώνουν την απόδοση. Τα εξειδικευμένα επίπεδα προφίλ πολλαπλών θυρών μας διαθέτουν ελαχιστοποιημένη κατακόρυφη διατομή (έως και 6,2 mm), επιτρέποντας την ενσωμάτωση ακριβώς κάτω από κυτταρικά μπλοκ φωσφορικού σιδήρου λιθίου υψηλής χωρητικότητας (LiFePO4). Αυτή η στενή χωρική επαφή εγγυάται εξαιρετική θερμική αγωγιμότητα χωρίς να καταλαμβάνει κρίσιμο χώρο που απαιτείται για ενεργά υλικά αποθήκευσης.
Για να βοηθήσουμε τους δομικούς μηχανικούς του πακέτου μπαταριών, τους διευθυντές προμηθειών και τους σχεδιαστές συστημάτων HVAC βαθμίδας 1 με δομική μοντελοποίηση και τεχνική επαλήθευση, οι πλήρεις πιστοποιημένες μηχανολογικές μας παράμετροι περιγράφονται παρακάτω:
| Μετρήσεις Βιομηχανικής Μηχανικής | Επαληθευμένες προδιαγραφές προμήθειας & εργοστασιακά στοιχεία ενεργητικού |
|---|---|
| Όνομα προϊόντος προμήθειας | Σωλήνες ψύξης μπαταριών συστήματος βιώσιμης αποθήκευσης ενέργειας |

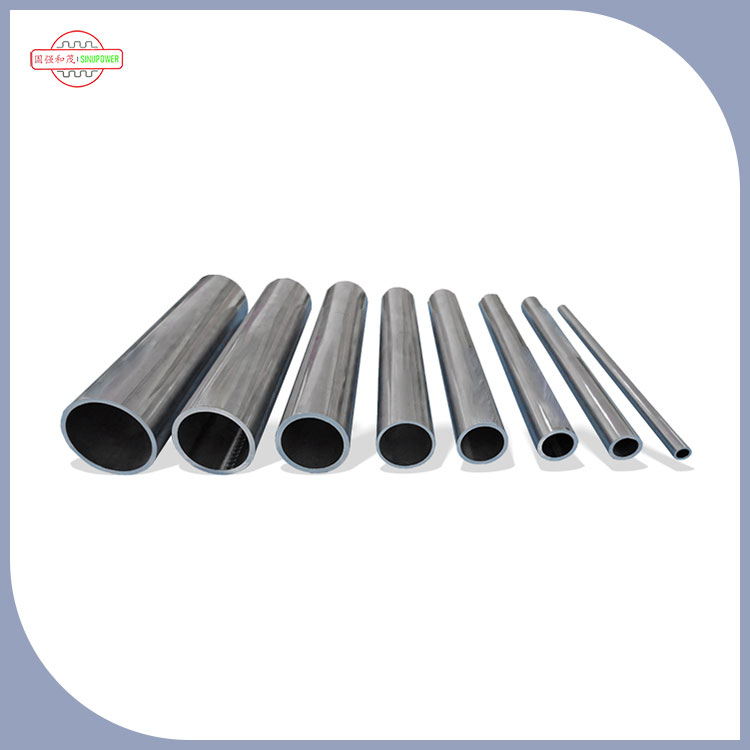

| Διαθέσιμα δομικά έντυπα | Διπλωμένοι σωλήνες, ορθογώνια τμήματα, επίπεδοι σωλήνες, στρογγυλά προφίλ, αγωγοί σχήματος D |
| Μεταλλουργικά κράματα βάσης | Μη σιδηρούχα κράματα αλουμινίου υψηλής αγωγιμότητας (3003, 6063, 6005A), χαλκός ακριβείας και ορείχαλκος |
| Ποιοτικός έλεγχος και συμμόρφωση | Πλήρως πιστοποιημένο σύμφωνα μεIATF 16949, ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 |
| Μονάδες Μηχανημάτων Παραγωγής | 90 σετ (Γραμμές συγκόλλησης υψηλής συχνότητας, πριονιστήρια ακριβείας, πρέσες διάτρησης, πάγκοι σχεδίασης, φούρνοι ανόπτησης) |
| Πνευματική Ιδιοκτησία | 33 Ενεργά διπλώματα ευρεσιτεχνίας (2 διπλώματα ευρεσιτεχνίας βασικής εφεύρεσης, 15 διπλώματα ευρεσιτεχνίας αισθητικής σχεδίασης, 16 πιστοποιητικά υποδειγμάτων χρησιμότητας) |
| Προσαρμοσμένες δυνατότητες εργαλείων | Εσωτερική προσαρμοσμένη επεξεργασία καλουπιών από σχεδιαγράμματα πελάτη, σχέδια CAD ή δείγματα φυσικής αναφοράς |
| Παγκόσμιοι εταίροι στρατηγικής προμήθειας | Μόνιμες συμφωνίες προμήθειας με τη Sanhua (από το 2020), τη Danfoss (από το 2021) και την Pankl (από το 2022) |
Για να ενεργοποιήσουμε την ακριβή μοντελοποίηση σε επίπεδο συστήματος για έργα αποθήκευσης σε κλίμακα χρησιμότητας, παρέχουμε τα ακόλουθα επικυρωμένα δεδομένα απόδοσης για τα κανάλια ψύξης μας (με βάση το Alloy 3003, πάχος τοιχώματος 0,4 mm, ψυκτικό νερό/αιθυλενογλυκόλη 50/50):
| Παράμετρος | Αξία | Συνθήκη δοκιμής |
|---|---|---|
| Θερμική αντίσταση (Rου) | 0,014 ~ 0,022 K/W | Με παροχή 6 L/min |
| Συντελεστής Μεταφοράς Θερμότητας | 2.800 ~ 4.200 W/m²·K | Τυρβώδης ροή (Re > 3.500) |
| Πτώση πίεσης | 1,8 ~ 3,5 kPa/m | Με παροχή 6 L/min |
| Πίεση διάρρηξης (στους 20°C) | ≥ 5,5 MPa | Ανά ASTM B241 |
| Πίεση διάρρηξης (στους 80°C) | ≥ 4,0 MPa | Σε θερμοκρασία ψυκτικού 80°C |
| Συνιστώμενη ταχύτητα ροής | 0,3 ~ 1,5 m/s | Βελτιστοποιημένο για λειτουργία χαμηλής αντλίας BESS |
| Διάρκεια σχεδίασης (Θερμικοί κύκλοι) | ≥ 6.000 κύκλοι | -40°C ~ 80°C θερμικό σοκ, κατά ISO 16750-4 |
| Ποσοστό διαρροής | < 1,0 × 10-4 Pa·m3/s | Δοκιμή διαρροής ηλίου σε εσωτερική πίεση 1,0 MPa |
Πλήρεις εκθέσεις δοκιμών, συμπεριλαμβανομένων δεδομένων θερμικού κύκλου μακράς διάρκειας και δοκιμών δόνησης, είναι διαθέσιμες κατόπιν αιτήματος για λόγους πιστοποίησης.
Για να βοηθήσουμε τις ομάδες μηχανικών να ποσοτικοποιήσουν το πλεονέκτημα της επίπεδης αρχιτεκτονικής πολλών θυρών μας για εφαρμογές αποθήκευσης σε εμπορευματοκιβώτια, συγκρίναμε τα προφίλ μας με συμβατικούς στρογγυλούς σωλήνες υπό ίδιες συνθήκες δοκιμής (ταχύτητα ροής 6 L/min, ψυκτικό 50/50 EGW, θερμοκρασία εισόδου 25°C):
| Μετρική απόδοσης | Τυπικός στρογγυλός σωλήνας | Διαμέρισμα πολλαπλών θυρών Sinupower | Βελτίωση |
|---|---|---|---|
| Περιοχή επιφάνειας επαφής κυττάρων | 100% (βασική γραμμή) | 165% | +65% |
| Απαίτηση κάθετου χώρου | 100% (βασική γραμμή) | 58% | −42% |
| Ομοιομορφία θερμοκρασίας (ΔTμέγ) | ± 4,5°C | ± 1,8°C | −60% |
| Απαίτηση ισχύος αντλίας | 100% (βασική γραμμή) | 82% | −18% |
| Πυκνότητα συσκευασίας κυττάρων | 100% (βασική γραμμή) | 114% | +14% |
Σημείωση: Τα κανάλια πολλαπλών θυρών αυξάνουν την εσωτερική επιφάνεια και τους στροβιλισμούς, επιτρέποντας ανώτερη μεταφορά θερμότητας με χαμηλότερη ισχύ της αντλίας χάρη στον βελτιστοποιημένο σχεδιασμό διαδρομής ροής για τους κύκλους λειτουργίας BESS.
Οι εφαρμογές αποθήκευσης μπαταριών σε κλίμακα χρησιμότητας απαιτούν μηδενικές διαρροές υγρού για πολλές δεκαετίες ενεργού ανάπτυξης πεδίου. Μία μόνο μηχανική βλάβη μπορεί να απειλήσει τις ιδιότητες απομόνωσης ολόκληρου του δοχείου υψηλής τάσης. Η Sinupower εξαλείφει αυτούς τους επιτόπιους επιχειρησιακούς κινδύνους εφαρμόζοντας αυστηρές μεταλλουργικές επιθεωρήσεις και αυτοματοποιημένα πρωτόκολλα επεξεργασίας σε ολόκληρο το κατασκευαστικό μας αποτύπωμα στο Changshu.
Οι χειροκίνητες ή ασταθείς μέθοδοι συγκόλλησης εισάγουν μικροσκοπικούς θύλακες παγιδευμένου αερίου που διαστέλλονται και ραγίζουν υπό συνεχείς θερμικούς κύκλους. Η Sinupower ελαχιστοποιεί αυτά τα δομικά ελαττώματα λειτουργώντας πλήρως αυτοματοποιημένες γραμμές παραγωγής συγκόλλησης, εξειδικευμένες μηχανές έλξης και πρέσες διάτρησης βαρέως τύπου. Κάθε παρτίδα μαςΣωλήνες ψύξης μπαταριών συστήματος βιώσιμης αποθήκευσης ενέργειαςυποβάλλεται σε εντατική εν σειρά ανίχνευση μη καταστρεπτικών ελαττωμάτων (δοκιμή δινορευμάτων με ταχύτητα γραμμής 1,5 m/s) και πνευματική δοκιμή διάρρηξης (100% δειγματοληψία) για να εγγυηθεί στιβαρή ενσωμάτωση της άρθρωσης και μακροχρόνια ανθεκτικότητα υπό λειτουργική πίεση.
Για να ακολουθήσετε τις πολύπλοκες εσωτερικές δρομολογήσεις των πυκνών διαμορφώσεων ραφιών μπαταριών, οι επίπεδοι αγωγοί αλουμινίου πρέπει να υποστούν σοβαρή γεωμετρική κάμψη χωρίς να υποστούν παραμόρφωση ή τσάκιση του τοίχου. Η Sinupower διοχετεύει όλα τα εξωθημένα προφίλ μέσω εξειδικευμένων κλιβάνων ατμοσφαιρικής ανόπτησης πριν από την κατασκευή. Αυτός ο θερμικός κύκλος (ελεγχόμενος στους 350-400°C για 4-6 ώρες) ανακουφίζει τους εσωτερικούς δομικούς κρυστάλλους από εντοπισμένες μικροκαταπονήσεις, αποκαθιστώντας την υψηλή ολκιμότητα (επιμήκυνση ≥ 18%) που απαιτείται για ακριβείς ανοχές δευτερεύουσας κάμψης και στενής εγκατάστασης στο πεδίο.
Κάθε εμπορικός τερματικός αποθήκευσης ενέργειας, βιομηχανικός πυρήνας εναλλασσόμενου ρεύματος βαρέως τύπου και θερμαντικό σώμα υγρού σταθμού ηλεκτροπαραγωγής απαιτεί μια ξεχωριστή διατομή που δεν μπορεί να αντιστοιχιστεί με προϋπάρχοντες καταλόγους αποθεμάτων. Η Sinupower λειτουργεί ως ένας λιτός, ολοκληρωμένος κατασκευαστής συνεργάτης ικανός να εκτελεί προσαρμοσμένη ανάπτυξη εργαλείων απευθείας από σχεδιαγράμματα μηχανικής των χρηστών.
Λειτουργώντας έναν ποικίλο στόλο περιουσιακών στοιχείων με περισσότερα από 90 προηγμένα εργαλεία παραγωγής—συμπεριλαμβανομένων αυτοματοποιημένων μηχανών πριονίσματος, εξειδικευμένων γερανών και πρέσων διάτρησης υψηλής ακρίβειας—η ομάδα μηχανικών μας εκτελεί την προσαρμοσμένη ανάπτυξη καλουπιών εντελώς εσωτερικά. Διαχειριζόμαστε κάθε μεμονωμένη παράμετρο υπό τον έλεγχο της λιτής κατασκευής, από την αρχική επαλήθευση ακατέργαστου κράματος μέχρι την τελική χαρτογράφηση της γεωμετρίας διατομής. Αυτή η εσωτερική διαχείριση αποφεύγει τις καθυστερήσεις εργαλείων τρίτων, παρέχει γρήγορα πρωτότυπα φυσικά δείγματα (2-3 εβδομάδες μετά την έγκριση του καλουπιού) και μεγιστοποιεί την αξία των πελατών επιταχύνοντας τα χρονοδιαγράμματα προμήθειας για προσαρμοσμέναΣωλήνες ψύξης μπαταριών συστήματος βιώσιμης αποθήκευσης ενέργειαςέργα.
Η Sinupower, η οποία ιδρύθηκε στις 6 Μαΐου 2018, από τον κ. Gao Qiang —μια αξιοσέβαστη προσωπικότητα του κλάδου που συγκέντρωσε εκτεταμένα ηγετικά διαπιστευτήρια στις βιομηχανικές εταιρείες του Fortune Global 500— διευθύνεται από μια ελίτ ομάδα διαχείρισης με πλούσια τεχνικά προσόντα από βιομηχανικά κέντρα όπως το Πεκίνο και η Σαγκάη. Αυτή η μεταλλουργική ικανότητα επέτρεψε στην επιχείρησή μας να εξασφαλίσει μόνιμες, μακροπρόθεσμες συμφωνίες προμήθειας με πρωτοπόρους της παγκόσμιας αγοράς, συμπεριλαμβανομένωνSanhua, Danfoss και Pankl.
Η Sinupower παρέχει κανάλια ψύξης σε120+ κατασκευαστές εξαρτημάτων BESS και EVσε ολόκληρη την Ανατολική Κίνα (Jiangsu, Zhejiang, Shanghai και Anhui), αντιπροσωπεύοντας σημαντικό μερίδιο της περιφερειακής αγοράς σωλήνων θερμικής διαχείρισης με βάση την παρακολούθηση εσωτερικών πωλήσεων του 2024. Η βάση πελατών μας περιλαμβάνει 8 από τους 10 κορυφαίους κατασκευαστές συσκευασιών μπαταριών στην περιοχή.
Εμφανίζοντας με συνέπεια τις δυναμικές και στατικές εξελίξεις των προϊόντων μας σε μεγάλες εκθέσεις σε όλη τη Βόρεια Κίνα, τη Νότια Κίνα και διεθνείς χώρους, η Sinupower διατηρεί στενή τεχνική ευθυγράμμιση με τα εξελισσόμενα διεθνή πρότυπα καθαρής ενέργειας. Υποστηρίζουμε όλες τις αποστολές με πλήρη ιχνηλασιμότητα υλικού, ένα ισχυρό χαρτοφυλάκιο Ε&Α που περιέχει 33 διακριτές πατέντες και συμμόρφωση με τα πρότυπα IATF 16949, ISO 9001:2015, ISO 14001:2015 και ISO 45001:2018.
Πελάτης:Ένας κορυφαίος παγκόσμιος ενοποιητής συστημάτων αποθήκευσης ενέργειας (2024 αναπτύξεις BESS > 3GWh)
Πρόκληση:Το έργο αποθήκευσης εμπορευματοκιβωτίων 200 MWh του πελάτη απαιτούσε μια λύση ψύξης με:
Λύση Sinupower:Αναπτύξαμε ένα προσαρμοσμένο επίπεδο προφίλ μικροκαναλιών 8 θυρών με:
Αποτέλεσμα:
| Εταίρος | Από | Εκταση | Βασική μέτρηση απόδοσης |
|---|---|---|---|
| Sanhua | 2020 | Σωλήνες ψύξης για θερμικά συστήματα EV και BESS | 99,2% OTD, < 180 PPM |
| Danfoss | 2021 | Προφίλ θερμικής διαχείρισης για εφαρμογές ESS | 100% συμμόρφωση διαστάσεων (Cpk ≥ 1,67) |
| Pankl | 2022 | Κανάλια ψύξης υψηλής απόδοσης για premium EV | 0 αστοχίες πεδίουσε 24 μήνες |
| Global BESS Integrator | 2023 | Έργα αποθήκευσης εμπορευματοκιβωτίων 200MWh+ | Αποκλειστικός προμηθευτήςγια αγωγό 2 GWh |
Α: Ενώ οι σωλήνες ψύξης EV είναι βελτιστοποιημένοι για κύκλους εκφόρτισης υψηλής ροής και μικρής διάρκειας (συνήθως 1-2 ώρες), οι σωλήνες ψύξης μπαταριών του συστήματος βιώσιμης αποθήκευσης ενέργειας έχουν σχεδιαστεί ειδικά για κύκλους αποστολής μεγάλης διάρκειας (6-12 ώρες) με χαμηλότερους ρυθμούς ροής. Βελτιστοποιούμε τη γεωμετρία της εσωτερικής πλευράς για ελάχιστη πτώση πίεσης σε χαμηλότερες ταχύτητες ροής (0,3-1,5 m/s) για μείωση της κατανάλωσης ισχύος της αντλίας και βελτίωση της απόδοσης μετ' επιστροφής κατά 2-4%. Επιπλέον, οι σωλήνες BESS μας διαθέτουν βελτιωμένη αντοχή στη διάβρωση για σταθερή υπηρεσία 20+ ετών, ενώ οι σωλήνες EV είναι συνήθως σχεδιασμένοι για κύκλους λειτουργίας αυτοκινήτου 8-10 ετών.
Α: Οι σωλήνες μας έχουν σχεδιαστεί για 20+ χρόνια συνεχούς υπηρεσίας σε σταθερές εφαρμογές αποθήκευσης. Το επικυρώνουμε μέσω επιταχυνόμενων δοκιμών θερμικού κύκλου (6.000+ κύκλοι από -40°C έως 80°C) και δοκιμής αντοχής στη διάβρωση ανά ASTM G85 (1.000+ ώρες ψεκασμού αλατιού). Το πάχος τοιχώματος έχει σχεδιαστεί με περιθώριο ασφαλείας 1,5x έναντι της πίεσης διάρρηξης. Πλήρεις εκθέσεις δοκιμών με λεπτομερή δεδομένα ανά κύκλο είναι διαθέσιμες κατόπιν αιτήματος.
Α: Ναι. Προσφέρουμε πλήρη προσαρμοσμένη ανάπτυξη εργαλείων από αρχεία CAD πελάτη (μορφές STEP, IGES ή DWG). Το εσωτερικό μας κατάστημα εργαλείων μπορεί να κατασκευάσει μήτρες για οποιαδήποτε γεωμετρία διατομής εντός 4-6 εβδομάδων (τυπική) ή 3 εβδομάδων (ταχεία). Η παραγωγή δειγμάτων ξεκινά 1-2 εβδομάδες μετά την έγκριση εργαλείων. Οι ελάχιστες ποσότητες παραγγελίας για προσαρμοσμένα προφίλ ξεκινούν από 1.000 τεμάχια, με πιλοτικές ποσότητες 100-500 τεμαχίων διαθέσιμες για επικύρωση.
Α: Τα κανάλια ψύξης BESS μας βαθμολογούνται για συνεχή πίεση λειτουργίας 1,2 MPa με πίεση διάρρηξης ≥ 5,5 MPa στους 20°C (≥ 4,0 MPa στους 80°C). Αυτό παρέχει συντελεστή ασφαλείας 4,5x για σταθερές εφαρμογές αποθήκευσης, που υπερβαίνει την τυπική απαίτηση BESS του 1,0 MPa πίεσης λειτουργίας. Για εφαρμογές υψηλότερης πίεσης, μπορούμε να προσαρμόσουμε το πάχος του τοίχου ή την επιλογή κράματος — συμβουλευτείτε την ομάδα μηχανικών μας για συγκεκριμένες απαιτήσεις.
Α: Απολύτως. Κάθε αποστολή περιλαμβάνει πιστοποιητικά δοκιμών μύλου (χημική σύνθεση και μηχανικές ιδιότητες κατά EN 573 και EN 755), εκθέσεις επιθεώρησης διαστάσεων (πάχος τοιχώματος, ύψος, πλάτος, ευθύτητα με τιμές Cpk), καταστροφικά αρχεία δοκιμών (πίεση διάρρηξης, ισοπέδωση, δοκιμές διαστολής ανά ASTM B241) και αναφορές ρυθμού διαρροής (ήλιο). Όλη η τεκμηρίωση είναι ανιχνεύσιμη σε μεμονωμένες παρτίδες παραγωγής και διατηρείται για 15 χρόνια.
Α: Προσφέρουμε μια σειρά από κράματα αλουμινίου ανάλογα με την εφαρμογή:3003 — Τυπική επιλογή για τις περισσότερες εφαρμογές BESS. εξαιρετική μορφοποίηση και αντοχή στη διάβρωση.6063 — Υψηλότερη αντοχή, καλύτερο φινίρισμα επιφάνειας. κατάλληλο για ορατές ή δομικές εφαρμογές.6005A — Μέγιστη αντοχή. Συνιστάται για περιβάλλοντα υψηλής πίεσης ή υψηλών κραδασμών. Προσαρμοσμένα κράματα — Διατίθενται για εξειδικευμένες απαιτήσεις (π.χ. υψηλότερη θερμική αγωγιμότητα ή ειδική αντίσταση στη διάβρωση). Η ομάδα μηχανικών μας παρέχει δωρεάν καθοδήγηση επιλογής κράματος με βάση την πίεση λειτουργίας, τη χημεία του ψυκτικού και τις περιβαλλοντικές συνθήκες. Για περισσότερες πληροφορίες σχετικά με την πλήρη γκάμα των σωλήνων ψύξης μπαταριών του συστήματος βιώσιμης αποθήκευσης ενέργειας, συμπεριλαμβανομένης της ανάπτυξης προσαρμοσμένου προφίλ, των πρωτοκόλλων δοκιμών και των δυνατοτήτων της αλυσίδας εφοδιασμού, επικοινωνήστε με την τεχνική ομάδα πωλήσεών μας με τις προδιαγραφές του έργου σας.
