Περίληψη άρθρου

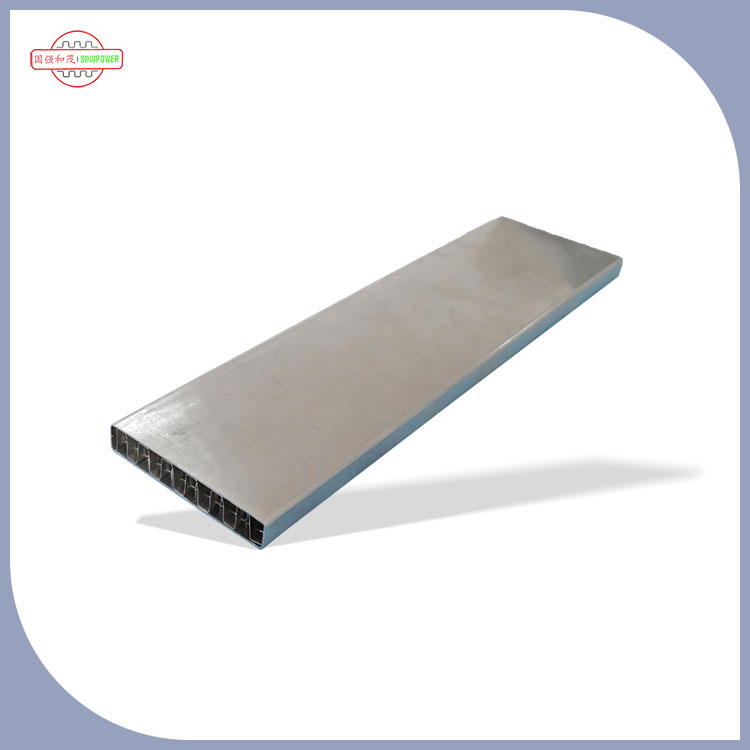

Ορθογώνιοι σωλήνεςεμφανίζονται σε πιο σύγχρονους εναλλάκτες θερμότητας και θερμικά συστήματα για έναν απλό λόγο: μπορούν να προσφέρουν ισχυρή απόδοση μεταφοράς θερμότητας σε στενούς χώρους ενώ βοηθούν τους μηχανικούς να ελέγχουν τη ροή αέρα, την πτώση πίεσης και τη γεωμετρία του πηνίου. Αυτό το άρθρο αναλύει πού έχουν νόημα οι ορθογώνιοι σωλήνες, ποια σημεία πόνου διορθώνουν (και ποια όχι), πώς να τα προσδιορίσετε σωστά και ποιους ελέγχους ποιότητας πρέπει να απαιτήσετε για να αποφύγετε δαπανηρές εκπλήξεις. Θα λάβετε επίσης έναν πρακτικό πίνακα σύγκρισης, λίστες ελέγχου επιλογής και μια ενότητα Συχνές ερωτήσεις που μπορείτε να μοιραστείτε με την ομάδα σας.
Εάν προμηθεύεστε σωλήνες εναλλάκτη θερμότητας, το πιθανότερο είναι ότι δεν χάνετε τον ύπνο σας γενικά από τους "σωλήνες" - χάνετε τον ύπνο σας για το τι σωλήνες μπορεί να σπάσουν: στόχους απόδοσης, απόδοση συναρμολόγησης και χρονοδιαγράμματα παράδοσης. Εδώ είναι τα σημεία πόνου που εμφανίζονται ξανά και ξανά:
Οι ορθογώνιοι σωλήνες δεν θα διορθώσουν ως δια μαγείας κάθε ένα από αυτά τα προβλήματα, αλλά όταν επιλέγονται για τη σωστή δουλειά —και προσδιορίζονται σωστά— μπορούν να μειώσουν πολλά προβλήματα ταυτόχρονα.
Οι ορθογώνιοι σωλήνες αλλάζουν τη γεωμετρία του καναλιού ροής και τον τρόπο με τον οποίο ο σωλήνας συνδέεται με πτερύγια ή πλάκες. Αυτό ακούγεται ακαδημαϊκό μέχρι να δείτε τα πρακτικά αποτελέσματα:
Εν ολίγοις: το προφίλ σάς δίνει έναν άλλο μοχλό για να τραβήξετε όταν οι στρογγυλοί σωλήνες δεν μπορούν να προσφέρουν το συνδυασμό συμπαγούς, προσαρμογής συναρμολόγησης και θερμικής απόδοσης που χρειάζεστε.
Οι ορθογώνιοι σωλήνες είναι ιδιαίτερα ελκυστικοί όταν ο σχεδιασμός είναι περιορισμένος ή όταν η πλευρά αέρα είναι το πραγματικό σημείο συμφόρησης. Οι συνήθεις περιπτώσεις χρήσης περιλαμβάνουν:
Συμβουλή: Εάν η ομάδα σχεδιασμού συνεχίζει να παλεύει με το "χρειαζόμαστε περισσότερη χωρητικότητα, αλλά δεν μπορούμε να αναπτύξουμε το πηνίο", συνήθως εδώ μπαίνουν στη συζήτηση τα ορθογώνια προφίλ.
Ας κάνουμε την απόφαση πρακτική. Ακολουθεί ένας συγκριτικός πίνακας προμήθειας και μηχανικής που μπορεί να χρησιμοποιηθεί στο αρχικό στάδιο:
| Παράγοντας απόφασης | Ορθογώνιοι σωλήνες | Στρογγυλοί σωλήνες |
|---|---|---|
| Αξιοποίηση χώρου | Συχνά ισχυρή σε συμπαγείς διατάξεις. εύκολο στη στοίβαξη σε συγκεκριμένες γεωμετρίες | Αξιόπιστο, αλλά μπορεί να σπαταλήσει χώρο σε στενούς, ορθογώνιους φακέλους |
| Δυνατότητα διεπαφής πτερυγίων | Οι επίπεδες πλευρές μπορούν να βοηθήσουν στην επίτευξη σταθερής επαφής όταν ταιριάζουν με το σχέδιο των πτερυγίων | Κοινά πρότυπα. ευρέως διαθέσιμα εργαλεία πτερυγίων |
| Ευθυγράμμιση συναρμολόγησης | Το προφίλ μπορεί να μειώσει την περιστροφή και να βελτιώσει την επαναλαμβανόμενη τοποθέτηση | Η περιστροφή δεν περιορίζεται εγγενώς, εκτός εάν το επιβάλλουν τα φωτιστικά |
| Διαθεσιμότητα εφοδιαστικής αλυσίδας | Καλύτερο με εξειδικευμένους κατασκευαστές. εξασφαλίζουν ικανότητα και ανοχές | Ευρεία διαθεσιμότητα. πολλούς προμηθευτές |
| Ευαισθησία προδιαγραφών | Υψηλότερο—οι μικρές αλλαγές στις γωνίες, τις ακτίνες ή τον τοίχο μπορεί να έχουν μεγαλύτερη σημασία | Χαμηλότερο—τα πρότυπα και η εναλλαξιμότητα είναι κοινά |
| Προβλεψιμότητα κόστους | Μπορεί να είναι ανταγωνιστική σε όγκο. εξαρτάται από το κράμα, τη διαδικασία και τις ανοχές | Συχνά προβλέψιμο λόγω κλίμακας εμπορευμάτων |
Όταν ένα σύστημα υπολειτουργεί, οι ομάδες συχνά κατηγορούν πρώτα το «σχήμα σωλήνα». Στην πραγματικότητα, η απόδοση εξαρτάται από μια χούφτα μεταβλητών που μπορείτε να ελέγξετε. Εάν αξιολογείτε τους ορθογώνιους σωλήνες, εστιάστε σε αυτά:
Τα καλύτερα έργα αντιμετωπίζουν τους ορθογώνιους σωλήνες ως μέρος ενός συστήματος: σωλήνας + πτερύγιο + μέθοδος σύνδεσης + συνθήκες λειτουργίας. Από εκεί προέρχονται οι νίκες.
Τα περισσότερα προβλήματα προμήθειας συμβαίνουν επειδή οι προδιαγραφές του σωλήνα είναι «αρκετά κοντά» για την προσφορά, αλλά όχι αρκετά ακριβείς για την παραγωγή. Χρησιμοποιήστε αυτήν τη λίστα ελέγχου για να αποτρέψετε εκ νέου εισαγωγικά, καθυστερήσεις και αναντιστοιχίες:
Συμβουλή προμήθειας: ζητήστε από τη μηχανική να παράσχει μια λίστα "κρίσιμης σημασίας για τη συναρμολόγηση". Εάν μια ανοχή επηρεάζει την εισαγωγή πτερυγίων, τα κενά συγκόλλησης ή την προσαρμογή του εξαρτήματος, ανήκει στην προδιαγραφή αγοράς—δεν είναι θαμμένη σε εσωτερικά σχέδια.
Οι ορθογώνιοι σωλήνες χρησιμοποιούνται συχνά όπου η ακρίβεια και η επαναληψιμότητα έχουν σημασία. Ακολουθούν οι ποιοτικοί έλεγχοι που σας προστατεύουν από διακοπές γραμμής και αστοχίες διαρροών:
Εάν το έργο σας έχει υψηλό κόστος αποτυχίας (ψυκτικά μέσα, επικίνδυνα μέσα, δύσκολα προσβάσιμες εγκαταστάσεις), αντιμετωπίστε την ποιοτική τεκμηρίωση ως απαίτηση—όχι «ωραίο να το έχετε».
Ακόμα κι αν οι ορθογώνιοι σωλήνες είναι τέλειοι στο χαρτί, ένα έργο μπορεί να αποτύχει λόγω τριβής στην εφοδιαστική αλυσίδα. Μερικοί πρακτικοί τρόποι για τη μείωση του κινδύνου:
Η συνέπεια μετράει περισσότερο από την τελειότητα. Ένας σωλήνας που είναι «τέλειος» σε μια παρτίδα και ελαφρώς διαφορετικός στην επόμενη είναι χειρότερος από έναν σωλήνα που βρίσκεται σταθερά μέσα σε ένα καλά καθορισμένο παράθυρο ανοχής.
Εάν προμηθεύεστε τους ορθογώνιους σωλήνες για εφαρμογές μεταφοράς θερμότητας, η συνεργασία με έναν κατασκευαστή που κατανοεί τις θερμικές συναρμολογήσεις διευκολύνει τη ζωή σας—επειδή γνωρίζει τι πάει στραβά στην παραγωγή: εφαρμογή πτερυγίων, συνοχή συγκόλλησης, μετατόπιση διαστάσεων, παραμόρφωση μετάβασης και κενά τεκμηρίωσης.
Σωλήνες μεταφοράς θερμότητας Sinupower Changshu Ltd.επικεντρώνεται σε λύσεις σωλήνων μεταφοράς θερμότητας, συμπεριλαμβανομένων των ορθογώνιων σωλήνων που έχουν σχεδιαστεί για θερμικό εξοπλισμό και εφαρμογές τύπου πηνίου. Το πλεονέκτημα της συνεργασίας με έναν εξειδικευμένο προμηθευτή δεν είναι απλώς «μπορείς να τα καταφέρεις», αλλά «μπορείς να το διατηρήσεις συνεπές» σε όλους τους κύκλους παραγωγής — ενώ υποστηρίζεις τις προδιαγραφές, τις προσδοκίες επιθεώρησης και τον ρυθμό παράδοσης.
Φέρτε τους το σχέδιό σας, τις συνθήκες λειτουργίας και τους περιορισμούς συναρμολόγησης (ειδικά τις ανοχές που επηρεάζουν την εισαγωγή και την ένωση πτερυγίων). Όσο πιο ξεκάθαρες είναι οι λειτουργικές απαιτήσεις, τόσο πιο γρήγορα μπορείτε να συγκλίνετε σε ένα σταθερό σχέδιο σωλήνα που δεν εκπλήσσει αργότερα την ομάδα παραγωγής σας.
Ε: Οι ορθογώνιοι σωλήνες είναι πάντα πιο αποτελεσματικοί από τους στρογγυλούς σωλήνες;
Α: Όχι αυτόματα. Η απόδοση εξαρτάται από τον πλήρη σχεδιασμό—ροή αέρα, γεωμετρία πτερυγίων, εσωτερική ροή, πάχος τοιχώματος και ποιότητα σύνδεσης. Οι ορθογώνιοι σωλήνες μπορούν να είναι μια ισχυρή επιλογή όταν χρειάζεστε συμπαγείς διατάξεις ή καλύτερο έλεγχο της ευθυγράμμισης του συγκροτήματος.
Ε: Ποιο είναι το μεγαλύτερο λάθος προμήθειας με τους ορθογώνιους σωλήνες;
Α: Αόριστες ανοχές. Εάν το πλάτος/ύψος, η συστροφή, οι λεπτομέρειες γωνίας ή η κατάσταση της επιφάνειας δεν έχουν καθοριστεί, μπορείτε να λάβετε σωλήνες που "ανταποκρίνονται στην προσφορά" αλλά αποτυγχάνουν στη συναρμολόγηση.
Ε: Οι ορθογώνιοι σωλήνες αυξάνουν την πτώση πίεσης;
Α: Μπορούν, ανάλογα με την εσωτερική γεωμετρία και τις συνθήκες ροής. Ο σωστός σχεδιασμός μπορεί να εξισορροπήσει την πτώση πίεσης και τη μεταφορά θερμότητας, αλλά θα πρέπει να αξιολογήσετε τους στόχους του συστήματος (ισχύς ανεμιστήρα ή ισχύς αντλίας) αντί να μαντέψετε με βάση μόνο το σχήμα.
Ε: Τι πρέπει να πω σε έναν προμηθευτή για να αποφύγει προβλήματα συγκόλλησης ή σύνδεσης;
Α: Μοιραστείτε τη μέθοδο σύνδεσης (συγκόλληση, συγκόλληση, μηχανική διαστολή, κ.λπ.), την απαιτούμενη καθαριότητα της επιφάνειας και τυχόν κρίσιμες διαστάσεις που επηρεάζουν τον έλεγχο του διακένου. Η αξιοπιστία της σύνδεσης είναι συχνά πιο ευαίσθητη στην καθαριότητα και τη συνέπεια από ό,τι αναμένουν οι ομάδες.
Ε: Πώς μπορώ να ξέρω εάν η αίτησή μου είναι κατάλληλη για ορθογώνια σωλήνες;
Α: Εάν σας περιορίζει ο χώρος, παλεύετε με τη συνέπεια της επαφής των πτερυγίων ή προσπαθείτε να μειώσετε τη μεταβλητότητα συναρμολόγησης, οι ορθογώνιοι σωλήνες αξίζει να αξιολογηθούν. Το καλύτερο επόμενο βήμα είναι να συγκρίνετε πρωτότυπα ή αποτελέσματα προσομοίωσης χρησιμοποιώντας την πραγματική σας γεωμετρία πηνίου.
Εάν αξιολογείτε τους ορθογώνιους σωλήνες για έναν νέο σχεδιασμό εναλλάκτη θερμότητας —ή προσπαθείτε να διορθώσετε ένα υπάρχον πηνίο που δεν έχει απόδοση—μην στοιχηματίζετε σε «αρκετά κοντά» προδιαγραφές. Φέρτε τις διαστάσεις, τις ανοχές, τις συνθήκες εργασίας και τη μέθοδο σύνδεσης στο τραπέζι και ευθυγραμμίστε σε ένα σχέδιο σωλήνα που η γραμμή παραγωγής σας μπορεί να λειτουργεί με συνέπεια.
Θέλετε μια πιο γρήγορη, πιο καθαρή διαδικασία υποβολής προσφορών και λιγότερες εκπλήξεις σε δοκιμαστικές εκδόσεις;επικοινωνήστε μαζί μαςκαι μοιραστείτε τις λεπτομέρειες του σχεδίου και της εφαρμογής σας—ο μελλοντικός εαυτός σας (και η ομάδα παραγωγής σας) θα σας ευχαριστήσει.
