Γιατί οι επίπεδοι οβάλ σωλήνες είναι μια έξυπνη αναβάθμιση για συμπαγή ψύξη υψηλής απόδοσης;

Εάν έχετε προσπαθήσει ποτέ να πετύχετε έναν πιο σκληρό στόχο απόρριψης θερμότητας χωρίς να αυξήσετε το πάχος του πυρήνα του ψυγείου σας (ή το κόστος BOM σας), πιθανότατα έχετε αντιμετωπίσει τους ίδιους πονοκεφάλους: ανεπαρκής επιφάνεια, υπερβολική πτώση πίεσης, ασυνεπείς διαστάσεις σωλήνα, εκδόσεις fin-bond μετά τη συγκόλληση και το εφιαλτικό σενάριο—αστοχίες πεδίου που προκαλούνται από διαρροές. Επίπεδοι οβάλ σωλήνεςσυχνά επιλέγονται για να λύσουν ακριβώς αυτούς τους περιορισμούς, αλλά μόνο όταν η γεωμετρία, η μέθοδος κατασκευής και οι ποιοτικοί έλεγχοι ταιριάζουν με την εφαρμογή.

Περίληψη

Πίνακας περιεχομένων

Περίγραμμα

1. Τα σημεία πόνου:
   • Θερμικά σημεία συμφόρησης σε στενούς χώρους
   • Πτώση πίεσης έναντι διενέξεων στόχου ροής
   • Διαρροές, ελαττώματα συγκόλλησης και ασυνεπείς διαστάσεις
2. Η γεωμετρία:
   • Βελτιώσεις επιφάνειας και επαφής πτερυγίων
   • Πλεονεκτήματα συσκευασίας σε λεπτούς πυρήνες
   • Ανταλλαγή: ακεραιότητα ραφής, καθαριότητα και έλεγχος ανοχής
3. Η προδιαγραφή:
   • Απαραίτητα επεξηγήματα σχεδίασης
   • Επιλογές υλικού και διάβρωσης
   • Απαιτήσεις δοκιμών που μειώνουν τις αστοχίες πεδίου
4. Η εκτέλεση:
   • Σημεία ελέγχου QC και κριτήρια αποδοχής
   • Πίνακας λειτουργίας αποτυχίας για διαλογή βασικής αιτίας
   • Λίστα ελέγχου RFQ για μείωση του χρόνου δειγματοληψίας

Τα σημεία πόνου αγοραστή διεύθυνση επίπεδη οβάλ σωλήνες

Τα περισσότερα προβλήματα προμήθειας και σχεδιασμού γύρω από τους σωλήνες καλοριφέρ δεν είναι "μυστήρια" - είναι προβλέψιμες συγκρούσεις μεταξύ στόχους απόδοσης και όρια συσκευασίας.Επίπεδοι οβάλ σωλήνεςεμφανίζονται στη σύντομη λίστα όταν το χρειάζονται οι αγοραστές λύστε ένα (ή περισσότερα) από αυτά τα σημεία πόνου:

• Δεν υπάρχει αρκετή μεταφορά θερμότητας στο διαθέσιμο πάχος πυρήνα:χρειάζεστε πιο αποτελεσματική αλληλεπίδραση επιφάνειας με πτερύγια χωρίς να κάνετε το ψυγείο βαθύτερο.
• Στόχοι ροής που καταπολεμούν την πτώση πίεσης:Η βελτιωμένη θερμική απόδοση δεν σημαίνει τίποτα εάν η αντλία δεν μπορεί να διατηρήσει την απαιτούμενη ροή.
• Μείωση βάρους:ειδικά σε συστήματα αυτοκινήτων και κινητικότητας όπου κάθε γραμμάριο αμφισβητείται.
• Κίνδυνος διαρροής και έκθεση στην εγγύηση:Η ποιότητα ραφής, η συμβατότητα συγκόλλησης και η καθαριότητα μπορούν να κάνουν ή να σπάσουν την αξιοπιστία.
• Προβλήματα απόδοσης παραγωγής:Η διαστασιακή διακύμανση προκαλεί κακή προσαρμογή των πτερυγίων, κενά συγκόλλησης και αιχμές σκραπ.
• Συγκροτήματα διάβρωσης και μικτών μετάλλων:Τα γαλβανικά ζεύγη και η κακή προετοιμασία της επιφάνειας επιταχύνουν τις αστοχίες σε σκληρά περιβάλλοντα.

Το πρακτικό takeaway:Επίπεδοι οβάλ σωλήνεςμπορεί να είναι μια ισχυρή λύση, αλλά δεν «διορθώνουν αυτόματα» την ποιότητα ή σχεδιασμός συστήματος. Επιβραβεύουν τις καλές προδιαγραφές και τιμωρούν τις αόριστες αγορές.

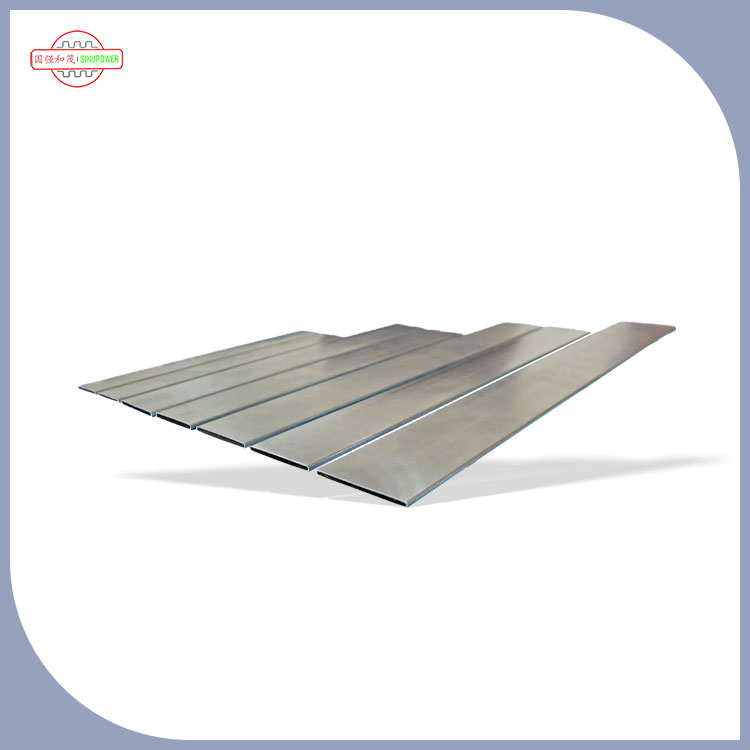

Τι αλλάζει όταν ένας σωλήνας γίνεται «επίπεδος οβάλ»

Το "επίπεδο οβάλ" προφίλ δεν είναι μόνο καλλυντικό - αλλάζει τον τρόπο με τον οποίο ο σωλήνας συνδέεται με τα πτερύγια, τον τρόπο με τον οποίο ρέει ο αέρας μέσω του πυρήνα, και πώς η θερμότητα μετακινείται από το ψυκτικό στο εξωτερικό περιβάλλον.

• Πιο αποτελεσματική περιοχή επαφής με πτερύγια:Οι πιο επίπεδες πλευρές δίνουν γενικά πιο σταθερή περιοχή συγκόλλησης από έναν στρογγυλό σωλήνα, κάτι που μπορεί να βοηθήσει τις θερμικές διαδρομές όταν το σχέδιο πτερυγίων ταιριάζει σωστά.
• Καλύτερη συσκευασία σε λεπτούς πυρήνες:το προφίλ μπορεί να βοηθήσει τους σχεδιαστές να προσαρμόσουν περισσότερες σειρές σωλήνων ή να βελτιστοποιήσουν το βήμα των πτερυγίων χωρίς να μεγαλώσουν το συγκρότημα.
• Δυνατότητα για βελτιωμένη απόδοση στην πλευρά του αέρα:Ανάλογα με τη γεωμετρία των πτερυγίων και την περσίδα, η μεταφορά θερμότητας από την πλευρά του αέρα μπορεί να βελτιωθεί, ενώ διατηρείται η διαχειρίσιμη αντίσταση ροής αέρα.
• Περισσότερη ευαισθησία στην ανοχή και την ακεραιότητα της ραφής:τα οφέλη εξαφανίζονται γρήγορα εάν το πάχος του τοιχώματος ή η ποιότητα ραφής ποικίλλει μεταξύ των παρτίδων.

Πώς να προσδιορίσετε επίπεδους οβάλ σωλήνες χωρίς δαπανηρή μπρος-πίσω

Εάν το RFQ σας λέει "επίπεδος οβάλ σωλήνας για καλοριφέρ", θα λάβετε δέκα εισαγωγικά και έντεκα ερμηνείες. Ο πιο γρήγορος τρόπος κοπής κίνδυνος είναι να προσδιορίσετε τι πραγματικά ελέγχει την απόδοση και την αξιοπιστία.

Λίστα ελέγχου προδιαγραφών που μπορείτε να επικολλήσετε σε ένα RFQ

• Διαστάσεις προφίλ σωλήνα:κύριος άξονας, δευτερεύων άξονας και ακτίνα γωνίας (επισυνάψτε ένα σχέδιο ή σκίτσο διατομής).
• Πάχος τοιχώματος και ανοχή:περιλαμβάνουν πάχος στόχου και αποδεκτή διακύμανση.
• Μήκος, ανοχή κοπής και τελική κατάσταση:Απαιτήσεις ελέγχου γρεζιών, τετραγωνισμού άκρου και χειρισμού.
• Υλικό και ιδιοσυγκρασία:προσδιορίστε την οικογένεια του κράματος αλουμινίου ή τις απαιτούμενες ιδιότητες (θερμική αγωγιμότητα, αντοχή στη διάβρωση, μορφοποιησιμότητα).
• Μέθοδος ραφής / συγκόλλησης:καθορίστε εάν ο σωλήνας είναι συγκολλημένος και ποια αποδοχή ραφής απαιτείται (οπτική + δοκιμή διαρροής + αντοχή).
• Κατάσταση επιφάνειας:απαιτήσεις καθαριότητας για τη συγκόλληση, καθώς και τυχόν ανάγκες επίστρωσης ή επιφανειακής επεξεργασίας.
• Συνθήκες λειτουργίας:τύπος ψυκτικού, μέγιστη πίεση, παλμοί πίεσης, εύρος θερμοκρασίας και περιβάλλον διάβρωσης.
• Δοκιμές ποιότητας και αρχεία:μέθοδος δοκιμής διαρροής, σχέδιο δειγματοληψίας, ιχνηλασιμότητα και μορφή αναφοράς επιθεώρησης.
• Συσκευασία και χειρισμός:κριτήρια συσκευασίας κατά της παραμόρφωσης, προστασίας από την υγρασία και ζημιών κατά την άφιξη.

Ένα πρακτικό τραπέζι "must-ask" για τους αγοραστές

Έλεγχος ποιότητας που αποτρέπει στην πραγματικότητα διαρροές και θραύσματα

Οι αγοραστές ακούν συχνά "αυστηρό QC" σε κάθε προσφορά. Η διαφορά είναι αν το QC συνδέεται με την πρόληψη αστοχιών. ΓιαΕπίπεδοι οβάλ σωλήνες, τα πιο σημαντικά σημεία ελέγχου συνήθως περιλαμβάνουν:

• Επαλήθευση εισερχόμενου υλικού:Το σταθερό κράμα/θερμοκρασία και η ιχνηλασιμότητα μειώνουν τη μεταβλητότητα κατάντη.
• Έλεγχος διαστάσεων κατά τη διαδικασία:Η σταθερότητα του προφίλ κατά τη διαμόρφωση και τη συγκόλληση είναι το θεμέλιο της απόδοσης.
• Παρακολούθηση ραφών:Η συνέχεια της ραφής, η συνέπεια διείσδυσης συγκόλλησης και τα ελαττώματα της επιφάνειας αποτελούν πρώιμους δείκτες κινδύνου διαρροής.
• Δοκιμή διαρροής:Οι δοκιμές διαρροής αέρα με βάση την πίεση (ή ισοδύναμες) εντοπίζουν ελαττώματα πριν από την αποστολή.
• Έλεγχοι καθαριότητας και υπολειμμάτων:ιδιαίτερα κρίσιμο όταν το επόμενο βήμα σας είναι η συγκόλληση ή η σύνδεση βάσει ροής.
• Έλεγχοι συσκευασίας:Οι σωλήνες λεπτού τοιχώματος παραμορφώνονται εύκολα. Η ζημιά στη ναυτιλία γίνεται κρυφό σκραπ κατά τη συναρμολόγηση.

Συνήθεις βλάβες και πώς να τις αποτρέψετε

Όταν ένα ψυγείο αποτυγχάνει, ο σωλήνας συχνά κατηγορείται πρώτος — αλλά η βασική αιτία μπορεί να είναι κενά προδιαγραφών, ασυμβατότητα συγκόλλησης, χειρισμός ζημιών ή διάβρωσης από σχεδιασμό μικτών μετάλλων. Αυτός ο πίνακας σάς βοηθά να προσδιορίσετε γρήγορα ζητήματα.

Όπου οι επίπεδοι οβάλ σωλήνες αποδίδουν καλύτερα

Επίπεδοι οβάλ σωλήνεςχρησιμοποιούνται συνήθως όταν χρειάζεστε υψηλή θερμική απόδοση σε συμπαγή πυρήνα και μπορείτε να ελέγξετε τη διαδικασία κατασκευής και σύνδεσης. Οι τυπικές περιοχές κατάλληλες για χρήση περιλαμβάνουν:

• Καλοριφέρ αυτοκινήτου:εξισορρόπηση της απόρριψης θερμότητας, του βάρους, των περιορισμών συσκευασίας και της συνέπειας του όγκου παραγωγής.
• Πυρήνες θέρμανσης και εναλλάκτες θερμότητας HVAC:συμπαγή συγκροτήματα με ισχυρές απαιτήσεις σε αντίσταση διαρροής και επαναληψιμότητα.
• Βιομηχανικά συστήματα ψύξης:όπου η σταθερή απόδοση και η μεγάλη διάρκεια ζωής έχουν μεγαλύτερη σημασία από το χαμηλότερο αρχικό κόστος.
• Ειδικές εφαρμογές ψύξης:όταν το προφίλ του σωλήνα βοηθά να ταιριάζει με μια μοναδική δομή πτερυγίου ή διαδρομή ροής αέρα.

Τα καλύτερα έργα κέρασμαΕπίπεδοι οβάλ σωλήνεςως συστατικό του συστήματος — όχι ως εμπόρευμα. Αυτή η νοοτροπία είναι που εμποδίζει "Φτηνός σωλήνας, ακριβή αποτυχία."

Πώς να συνεργαστείς με έναν προμηθευτή σαν μηχανικός, όχι τζογαδόρος

Μια αξιόπιστη σχέση προμηθευτή ξεκινά με κοινή τεχνική γλώσσα. Ακολουθεί μια ελαφριά ροή εργασίας που μειώνει τους κύκλους δειγματοληψίας:

1. Μοιραστείτε νωρίς ένα απλό σχέδιο:διατομή, ανοχές, μήκος και τελική κατάσταση.
2. Καθορίστε τα τεστ αποδοχής σας:μέθοδος δοκιμής διαρροής και κριτήρια επιτυχίας/αποτυχίας πριν από την αναφορά, όχι μετά τη δοκιμή.
3. Ευθυγράμμιση κατά τη διαδικασία σύνδεσης:συγκόλληση, συγκόλληση ή άλλα βήματα συναρμολόγησης που επηρεάζουν την κατάσταση και την καθαριότητα της επιφάνειας.
4. Ζητήστε μια μικρή πιλοτική παρτίδα:Κατασκευάστε μερικούς πυρήνες και επικυρώστε: διαρροή, πίεση, θερμική και σταθερότητα διαστάσεων.
5. Κλείδωμα προσδοκιών ιχνηλασιμότητας:Η σήμανση παρτίδας ή η τεκμηρίωση παρτίδας καθιστά δυνατή την ανάλυση της βασικής αιτίας.

Εάν αξιολογείτε προμηθευτές, βοηθάει να επιλέξετε έναν που έχει ήδη επικεντρωθεί στην κατασκευή σωλήνων μεταφοράς θερμότητας και όχι "Γενικές μεταλλικές σωλήνες." Για παράδειγμα,Σωλήνες μεταφοράς θερμότητας Sinupower Changshu Ltd. τοποθετεί την παραγωγή του γύρω λύσεις σωλήνων καλοριφέρ και εναλλάκτη θερμότητας, συμπεριλαμβανομένων επίπεδων οβάλ και συγκολλημένων σωλήνων που χρησιμοποιούνται σε συστήματα ψύξης. Ο πιο πρακτικός λόγος που έχει σημασία είναι απλός: οι ομάδες που ζουν σε αυτή τη θέση τείνουν να κατανοούν τους πραγματικούς τρόπους αποτυχίας (διαρροές, προβλήματα συγκόλλησης, παραμόρφωση) και να δημιουργήσουν το QC τους γύρω από την αποτροπή τους.

FAQ

Ε1:Επίπεδοι οβάλ σωλήνες έναντι στρογγυλών σωλήνων για καλοριφέρ;

Τα επίπεδα οβάλ προφίλ επιλέγονται συχνά για την αποτελεσματικότητα της συσκευασίας και τα πλεονεκτήματα επαφής με πτερύγια σε συμπαγείς πυρήνες, ενώ οι στρογγυλοί σωλήνες μπορούν να είναι απλούστερη σε ορισμένες κατασκευαστικές ρυθμίσεις. Η καλύτερη επιλογή εξαρτάται από το σχεδιασμό των πτερυγίων σας, τους περιορισμούς χώρου και τη συνοχή που μπορείτε σε όλες τις παρτίδες παραγωγής.

Ε2:Συγκολλημένοι επίπεδοι οβάλ σωλήνες για καλοριφέρ;

Τα συγκολλημένα σχέδια μπορούν να προσφέρουν ισχυρή απόδοση όταν η ακεραιότητα της ραφής ελέγχεται αυστηρά και επαληθεύεται με δοκιμή διαρροής. Εάν το σύστημά σας βλέπει κύκλους υψηλής πίεσης, βεβαιωθείτε ότι τα κριτήρια αποδοχής ραφών και οι μέθοδοι δοκιμής ορίζονται σαφώς στην προδιαγραφή αγοράς.

Ε3:Τι να συμπεριλάβετε σε ένα RFQ για επίπεδους οβάλ σωλήνες;

Τουλάχιστον: διαστάσεις προφίλ με ανοχές, πάχος τοιχώματος, απαιτήσεις υλικού, μέθοδος και κριτήρια δοκιμής διαρροής, καθαριότητα προσδοκίες για συγκόλληση και απαιτήσεις συσκευασίας/χειρισμού για την αποφυγή παραμόρφωσης.

Ε4:Πώς να μειώσετε τις διαρροές μετά τη συγκόλληση;

Εστίαση στην καθαριότητα, συμβατότητα με την κατάσταση της επιφάνειας με τη διαδικασία συγκόλλησης, σταθερές διαστάσεις σωλήνα (για σταθερή εφαρμογή πτερυγίων), και οι δοκιμές διαρροής ευθυγραμμίζονται με την πραγματικότητα παραγωγής σας—όχι απλώς μια γενική δήλωση "Επιτυχής QC".

Ε5:Θέματα διάβρωσης για επίπεδους οβάλ σωλήνες;

Ο κίνδυνος διάβρωσης εξαρτάται από το περιβάλλον, τη χημεία του ψυκτικού υγρού και τις διεπαφές μικτών μετάλλων. Ευθυγραμμίστε την επιλογή κράματος και οποιαδήποτε στρατηγική επίστρωσης με τις πραγματικές συνθήκες σέρβις και διευκρινίστε εάν η εφαρμογή σας περιλαμβάνει έκθεση σε αλάτι, υγρασία ή επιθετικά μέσα.

Κλείσιμο και επόμενα βήματα

Επίπεδοι οβάλ σωλήνεςμπορεί να είναι μια αναβάθμιση υψηλής μόχλευσης όταν χρειάζεστε συμπαγή συσκευασία, καλύτερη θερμική απόδοση και αξιόπιστη παραγωγική συνέπεια—αλλά μόνοόταν γράφονται οι προδιαγραφές του σωλήνα, η ακεραιότητα της ραφής και τα σημεία ελέγχου QC αρκετά ξεκάθαρα για να αρθεί η ασάφεια.
