Πώς οι επίπεδοι οβάλ σωλήνες βελτιώνουν την απόδοση του εναλλάκτη θερμότητας σε στενούς χώρους;

Περίληψη: Επίπεδοι οβάλ σωλήνεςχρησιμοποιούνται ευρέως σε εναλλάκτες θερμότητας με πτερύγια, επειδή βοηθούν στην εξισορρόπηση δύο πραγμάτων με τα οποία οι πελάτες παλεύουν συνεχώς: ισχυρή μεταφορά θερμότητας και χαμηλή αντίσταση στην πλευρά του αέρα. Αυτό το άρθρο αναλύει τι είναι τα Flat Oval Tubes, πού γυαλίζουν, τα πιο κοινά σημεία πόνου του αγοραστή (πτώση πίεσης, θόρυβος, όρια χωρητικότητας, διάβρωση, ασυνεπείς διαστάσεις, προβλήματα σύνδεσης) και μια πρακτική λίστα ελέγχου που θα σας βοηθήσει να καθορίσετε το σωστό σωλήνα για το έργο σας. Θα βρείτε επίσης έναν πίνακα σύγκρισης, συμβουλές επιλογής και μια συχνή ερώτηση, ώστε να μπορείτε να μετακινηθείτε από το «δεν είμαι σίγουρος τι να ζητήσω» στη «σίγουρη απόφαση αγοράς».

Πίνακας περιεχομένων

• Περίγραμμα
• Τι είναι οι επίπεδοι οβάλ σωλήνες;
• Σημεία πόνου πελατών και πώς βοηθούν τα επίπεδα οβάλ σωληνάρια
• Όπου χρησιμοποιούνται συνήθως επίπεδοι οβάλ σωλήνες
• Πίνακας σύγκρισης επίπεδων οβάλ σωλήνων έναντι στρογγυλών σωλήνων
• Ένας πρακτικός οδηγός επιλογής
• Λίστα ελέγχου ποιότητας πριν υποβάλετε μια παραγγελία
• Σημειώσεις σχεδίασης που αποτρέπουν την δαπανηρή επανεπεξεργασία
• FAQ
• Επόμενα Βήματα

Περίγραμμα

1. Προσδιορίστε τι είναι τα Flat Oval Tubes και γιατί το σχήμα έχει σημασία.
2. Συνδέστε το σχήμα με προβλήματα του πραγματικού κόσμου: αντίσταση ροής αέρα, θόρυβος, αποτύπωμα, επαφή πτερυγίων και λειτουργικό κόστος.
3. Εμφάνιση τυπικών εφαρμογών και κριτηρίων απόφασης.
4. Συγκρίνετε Επίπεδους Οβάλ σωλήνες με στρογγυλούς σωλήνες σε έναν πίνακα φιλικό προς τον αγοραστή.
5. Παρέχετε μια λίστα ελέγχου επιλογής: υλικά, διαστάσεις, ανοχές, μέθοδος σύνδεσης, στρατηγική διάβρωσης και επιθεώρηση.
6. Ολοκληρώστε με τα επόμενα βήματα και έναν εύκολο τρόπο επικοινωνίας με έναν προμηθευτή.

Τι είναι οι επίπεδοι οβάλ σωλήνες;

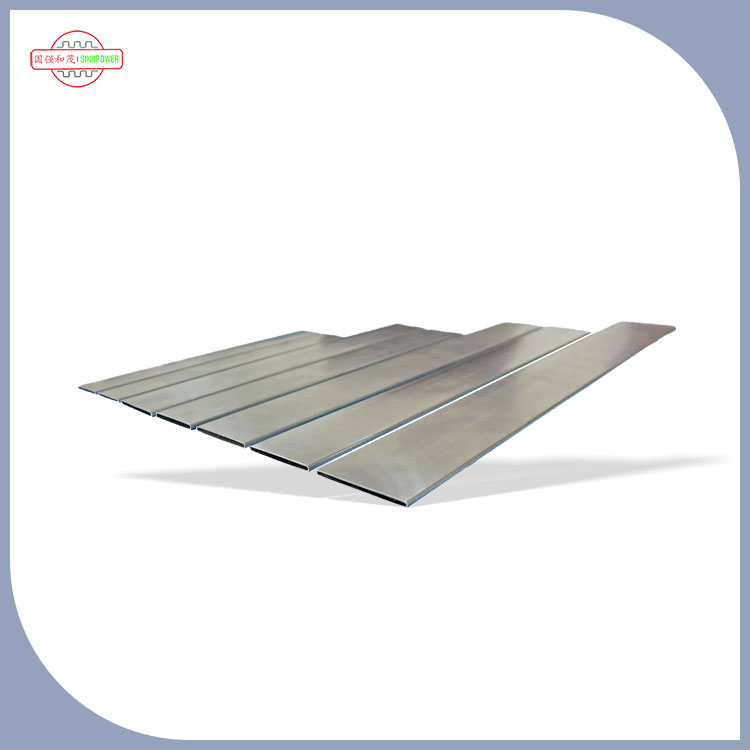

Επίπεδοι οβάλ σωλήνεςείναι σωλήνες μεταφοράς θερμότητας με οβάλ διατομή που έχει «πιο επίπεδο» προφίλ από έναν παραδοσιακό στρογγυλό σωλήνα. Στους εναλλάκτες θερμότητας με πτερύγια, ο σωλήνας είναι ο αυτοκινητόδρομος για το υγρό εργασίας σας (νερό, ψυκτικό, γλυκόλη, λάδι κ.λπ.), ενώ τα πτερύγια βοηθούν ανταλλάσσουν θερμότητα με αέρα. Το σχήμα του σωλήνα επηρεάζει τον τρόπο με τον οποίο ο αέρας ρέει γύρω από το πηνίο, τον τρόπο σύνδεσης των πτερυγίων και την ποσότητα θερμότητας που μπορείτε να μετακινήσετε ανά μονάδα επιφάνειας.

Σκεφτείτε τους επίπεδους οβάλ σωλήνες ως μια πρακτική αναβάθμιση της γεωμετρίας: μπορούν να μειώσουν την αντίσταση στην πλευρά του αέρα διατηρώντας παράλληλα ισχυρή ανταλλαγή θερμότητας. Αυτός ο συνδυασμός συχνά μεταφράζεται σε μικρότερα πηνία, πιο αθόρυβους ανεμιστήρες, χαμηλότερη κατανάλωση ενέργειας ή μεγαλύτερο περιθώριο λειτουργίας όταν η μονάδα λερώνεται.

Πολλοί αγοραστές εξετάζουν πρώτα τους Επίπεδους Οβάλ σωλήνες όταν αντιμετωπίζουν έναν από αυτούς τους περιορισμούς:περιορισμένο χώρο εγκατάστασης, αυστηρούς ενεργειακούς στόχους, όρια θορύβου, ήοροφές πτώσης πίεσης. Αν σας ακούγεται οικείο, συνεχίστε να διαβάζετε—αυτό το σχήμα μπορεί να είναι μια πολύ άμεση λύση όταν ορίζεται σωστά.

Σημεία πόνου πελατών και πώς βοηθούν τα επίπεδα οβάλ σωληνάρια

Η αγορά σωλήνων μεταφοράς θερμότητας δεν είναι μόνο "μέγεθος σωλήνα". Τα περισσότερα έργα αποτυγχάνουν ή καθυστερούν λόγω κρυφών περιορισμών: πτώση πίεσης στην πλευρά του αέρα, εφαρμογή πτερυγίων, διάβρωση, συμβατότητα σύνδεσης και συνοχή διαστάσεων από παρτίδα σε παρτίδα. Δείτε πώς τα Flat Oval Tubes μπορούν να αντιμετωπίσουν τα πιο κοινά σημεία πόνου.

• Σημείο πόνου 1: Υψηλή πτώση πίεσης στην πλευρά του αέρα και αύξηση της ενέργειας του ανεμιστήρα
  Σε πολλά σχέδια πηνίων, η αντίσταση στην πλευρά του αέρα κυριαρχεί στο λειτουργικό κόστος. Οι επίπεδοι ωοειδείς σωλήνες μπορεί να παρουσιάζουν παρεμπόδιση χαμηλότερου προφίλ στη ροή του αέρα, βοηθώντας στη μείωση της πτώσης πίεσης. Αυτό μπορεί να σημαίνει μικρότερους ανεμιστήρες, χαμηλότερη ταχύτητα ανεμιστήρα ή πιο σταθερή απόδοση όταν συσσωρεύεται σκόνη.
• Σημείο πόνου 2: «Χρειαζόμαστε περισσότερη χωρητικότητα, αλλά το αποτύπωμα δεν μπορεί να μεγαλώσει»
  Όταν δεν μπορείτε να αυξήσετε το βάθος του πηνίου ή την μετωπική περιοχή, αρχίζετε να βελτιστοποιείτε τη γεωμετρία. Οι επίπεδοι οβάλ σωλήνες μπορούν να υποστηρίξουν συμπαγείς διατάξεις πηνίου, Συχνά βοηθώντας τους σχεδιαστές να αποσπάσουν περισσότερη απόδοση από τον ίδιο χώρο, βελτιώνοντας τον τρόπο με τον οποίο ο αέρας κινείται μέσα από το πακέτο πτερυγίων.
• Σημείο πόνου 3: Όρια θορύβου (εμπορικό HVAC, μεταφορά και άνεση κατοικίας)
  Εάν μπορείτε να μειώσετε την αντίσταση στην πλευρά του αέρα, συχνά μειώνετε την ισχύ του ανεμιστήρα που απαιτείται για να επιτευχθεί ο ίδιος ρυθμός ροής—αυτός είναι ένας από τους πιο αξιόπιστους διαδρομές για μείωση του θορύβου, επειδή μπορείτε να λειτουργήσετε τον ανεμιστήρα πιο αργά χωρίς να θυσιάσετε τη χωρητικότητα.
• Σημείο πόνου 4: Ασυνεπής επαφή πτερυγίου με σωλήνα και ανομοιόμορφη μεταφορά θερμότητας
  Τα πηνία με πτερύγια βασίζονται στην καλή μηχανική επαφή μεταξύ πτερυγίων και σωλήνων. Η κακή συνοχή των διαστάσεων προκαλεί χαλαρά πτερύγια, υψηλότερη θερμική αντίσταση, και διασπορά απόδοσης. Οι επίπεδοι ωοειδείς σωλήνες συνδυάζονται συχνά με σχέδια πτερυγίων που ευνοούν τη σταθερή περιοχή επαφής - όταν ελέγχονται οι ανοχές.
• Σημείο πόνου 5: Διάβρωση, διαρροές ή πρόωρες αστοχίες σε σκληρά περιβάλλοντα
  Το υλικό του σωλήνα, η κατάσταση της επιφάνειας και η στρατηγική επίστρωσης έχουν σημασία όσο το σχήμα. Οι επίπεδοι οβάλ σωλήνες διατίθενται σε πολλές επιλογές υλικών, που σας επιτρέπει να στοχεύσετε συγκεκριμένους κινδύνους διάβρωσης (υγρασία, ψεκασμός αλατιού, χημικά καθαρισμού, βιομηχανικά καυσαέρια).
• Σημείο πόνου 6: Ζητήματα σύνδεσης (συγκόλληση, συγκόλληση, διαστολή και κεφαλίδες)
  Ο σχηματισμός άκρων, η ποιότητα ραφής και η επαναληψιμότητα των διαστάσεων επηρεάζουν άμεσα την ομαλή σύνδεση των σωλήνων με τις κεφαλές και την αξιοπιστία των αρμών που περνούν τις δοκιμές. Τα καλύτερα αποτελέσματα προέρχονται από τον έγκαιρο προσδιορισμό της μεθόδου σύνδεσης και, στη συνέχεια, την αντιστοίχιση του υλικού του σωλήνα και των ανοχών σε αυτήν τη μέθοδο.

Αν είχατε ποτέ ένα πηνίο που φαινόταν υπέροχο στο χαρτί, αλλά δεν είχε απόδοση στο πεδίο, συνήθως συμβαίνει επειδή ένα από τα παραπάνω στοιχεία δεν ορίστηκε αρκετά αυστηρά στις προδιαγραφές του σωλήνα.

Όπου χρησιμοποιούνται συνήθως επίπεδοι οβάλ σωλήνες

Οι επίπεδοι οβάλ σωλήνες εμφανίζονται σε ένα ευρύ φάσμα βιομηχανιών επειδή τα οφέλη (αποτελεσματικότητα ροής αέρα, συμπαγή και σταθερή ενσωμάτωση πτερυγίων) ισχύουν για πολλούς εναλλάκτες θερμότητας αέρα-ρευστού.

• Πηνία HVACγια εμπορικά κτίρια και ανακαινίσεις με γνώμονα την ενέργεια
• Εναλλάκτες θερμότητας αυτοκινήτων και μεταφορώνόπου η ροή αέρα, ο θόρυβος και η συσκευασία είναι αυστηρά περιορισμένες
• Συστήματα ψύξης(συμπυκνωτές και εξατμιστές) με στόχο την καλύτερη απόδοση ανά τετραγωνικό μέτρο
• Βιομηχανική ψύξηόπου η συνεχής λειτουργία καθιστά την τροφοδοσία του ανεμιστήρα σημαντικό κόστος ζωής
• Καθαρό δωμάτιο και ευαίσθητα περιβάλλονταόπου ο χαμηλότερος θόρυβος και η προβλέψιμη απόδοση είναι σημαντικά

Στην πράξη, η «σωστή» επιλογή εξαρτάται από τις προτεραιότητές σας: ελάχιστη πτώση πίεσης, μέγιστη χωρητικότητα, αντοχή στη διάβρωση ή απλότητα κατασκευής. Ένας καλός προμηθευτής θα σας βοηθήσει να ευθυγραμμίσετε τη γεωμετρία των σωλήνων με αυτές τις προτεραιότητες αντί να προωθήσετε μια επιλογή που ταιριάζει σε όλους.

Πίνακας σύγκρισης επίπεδων οβάλ σωλήνων έναντι στρογγυλών σωλήνων

Ένας πρακτικός οδηγός επιλογής

Ο πιο γρήγορος τρόπος για να αποφύγετε τις καθυστερήσεις είναι να καθορίσετε τους Flat Oval Tubes σαν μηχανικός και να τους αγοράσετε σαν διαχειριστής έργου: καθορίστε τι έχει σημασία, κλειδώστε τις ανοχές και ευθυγραμμίστε το σωλήνα με τη μέθοδο σύνδεσης και δοκιμής σας.

• 1) Επιβεβαιώστε τις συνθήκες λειτουργίας σας
  Καθορίστε το υγρό εργασίας, το εύρος πίεσης, τη θερμοκρασία λειτουργίας και την έκθεση καθαρισμού/συντήρησης. Αυτό θα περιορίσει τις επιλογές υλικού και πάχους τοιχώματος.
• 2) Επιλέξτε υλικό με βάση το περιβάλλον, όχι τη συνήθεια
  Για διαβρωτικά ή παράκτια περιβάλλοντα, η στρατηγική διάβρωσης δεν είναι προαιρετική. Σκεφτείτε εάν χρειάζεστε ανοξείδωτο, επικαλυμμένο χάλυβα ή άλλες λύσεις ανάλογα με το σύστημά σας και τις απαιτήσεις συμμόρφωσης.
• 3) Καθορίστε τις διαστάσεις που επηρεάζουν την εφαρμογή του πτερυγίου
  Οι επίπεδοι ωοειδείς σωλήνες απαιτούν σαφείς ορισμούς των μεγάλων/μικρών διαστάσεων, των γωνιακών ακτίνων (αν υπάρχουν) και των επιτρεπόμενων ορίων ωοειδούς/επιπεδότητας. Εάν τα πτερύγια τρυπηθούν ή τυπωθούν ώστε να ταιριάζουν με το σωλήνα, η στοίβαξη ανοχής έχει μεγάλη σημασία.
• 4) Αποφασίστε έγκαιρα τη μέθοδο ένταξής σας
  Είτε επεκτείνεστε, συγκολλάτε, συγκολλάτε ή ενώνετε μηχανικά σε κεφαλίδες, η κατάσταση του άκρου του σωλήνα και οι απαιτήσεις επιφάνειας αλλάζουν. Οι αλλαγές σύνδεσης στο τελευταίο στάδιο είναι μια κοινή αιτία επανεπεξεργασίας πηνίου.
• 5) Σχέδιο για δυνατότητα κατασκευής και χρόνο παράδοσης
  Εάν χρειάζεστε προσαρμοσμένα μήκη, διαμόρφωση άκρου, ειδικές επιστρώσεις ή μη τυπικές ανοχές, ενσωματώστε το στο πρόγραμμά σας. Θα θέλετε επίσης δείγματα προπαραγωγής πριν από τη μαζική παραγωγή.

Αυτό είναι όπου ένας έμπειρος κατασκευαστής μπορεί να σας εξοικονομήσει εβδομάδες. Για παράδειγμα,Σωλήνες μεταφοράς θερμότητας Sinupower Changshu Ltd.επικεντρώνεται σε σωλήνες μεταφοράς θερμότητας που χρησιμοποιούνται σε εφαρμογές σε πηνία και εναλλάκτες, και τα έργα συνήθως προχωρούν πιο γρήγορα όταν μοιράζεστε το σχέδιο του πηνίου, τις προδιαγραφές πτερυγίων και τη μέθοδο σύνδεσης εκ των προτέρων.

Λίστα ελέγχου ποιότητας πριν υποβάλετε μια παραγγελία

Τα Flat Oval Tubes μπορούν να προσφέρουν εξαιρετικά αποτελέσματα, αλλά μόνο εάν το προϊόν είναι συνεπές. Ακολουθεί μια φιλική προς τον αγοραστή λίστα ελέγχου που μπορείτε να αντιγράψετε στο RFQ σας.

1. Συνοχή διαστάσεων:Οι κύριες/μικρές διαστάσεις, η ευθύτητα και η ανοχή μήκους ευθυγραμμίζονται με τα εργαλεία και τις κεφαλίδες των πτερυγίων σας.
2. Κατάσταση επιφάνειας:καθαρό, ελεγχόμενο φινίρισμα επιφάνειας κατάλληλο για τη μέθοδο συνένωσής σας (ειδικά για συγκόλληση ή συγκόλληση).
3. Έλεγχος πάχους τοιχώματος:επαρκής για απαιτήσεις πίεσης και διεργασίες διαμόρφωσης χωρίς να οδηγεί σε περιττό βάρος/κόστος.
4. Ακεραιότητα ραφής (εάν υπάρχει):σταθερή ποιότητα συγκόλλησης/ραφής με σχέδιο δοκιμής που ταιριάζει με το επίπεδο κινδύνου σας.
5. Προσέγγιση δοκιμής διαρροής:ορίστε τη μέθοδο δοκιμής πίεσης και τα κριτήρια αποδοχής πριν από την έναρξη της παραγωγής.
6. Ιχνηλασιμότητα:αναγνωριστικό παρτίδας, προσδοκίες πιστοποίησης υλικού και αρχεία επιθεώρησης που ταιριάζουν με τις εσωτερικές απαιτήσεις διασφάλισης ποιότητας.
7. Συσκευασία και προστασία:αποφύγετε τα βαθουλώματα και τις γρατσουνιές που μπορεί να καταστρέψουν την εισαγωγή πτερυγίων και να προκαλέσουν απόρριψη.

Εάν έχετε καεί από το "φαίνεται μια χαρά μέχρι τη συναρμολόγηση", ο έλεγχος διαστάσεων και η προστασία συσκευασίας είναι συνήθως οι δύο μεγαλύτερες αναβαθμίσεις που μπορείτε να απαιτήσετε.

Σημειώσεις σχεδίασης που αποτρέπουν την δαπανηρή επανεπεξεργασία

Αυτές είναι οι πρακτικές λεπτομέρειες που συχνά χάνονται μέχρι την πρώτη σειρά παραγωγής:

• Ο σχεδιασμός του γιακά πτερυγίων έχει σημασία
  Ακόμη και μικρές αλλαγές στη γεωμετρία του σωλήνα μπορούν να αλλάξουν τη δύναμη εισαγωγής πτερυγίων, την αντίσταση επαφής και τον ρυθμό θραύσης. Ευθυγραμμίστε τα εργαλεία πτερυγίων με την ταινία ανοχής του σωλήνα.
• Μην υποβάλλετε ανοχές κάτω των προδιαγραφών ή υπερ-προδιαγραφών
  Οι υπερβολικά αυστηρές ανοχές διογκώνουν το κόστος και τον χρόνο παράδοσης. Οι υπερβολικά χαλαρές ανοχές προκαλούν αστοχίες συναρμολόγησης. Στοχεύστε ανοχές που ταιριάζουν με την ικανότητα διεργασίας πηνίου σας.
• Λογαριασμός για το πάχος της επίστρωσης (εάν χρησιμοποιείται)
  Οι προστατευτικές επιστρώσεις μπορούν να αλλάξουν την εφαρμογή και τη συμπεριφορά σύνδεσης. Εάν η επίστρωση είναι μέρος του σχεδίου διάβρωσής σας, συμπεριλάβετε την στις παραδοχές διαστάσεων και διεργασιών.
• Πρωτότυπο με την πραγματική σας διαδικασία
  Μια σύντομη πιλοτική εκτέλεση με χρήση της πραγματικής εισαγωγής πτερυγίου, σύνδεσης κεφαλίδας και δοκιμής πίεσης θα αποκαλύψει προβλήματα πιο γρήγορα από οποιοδήποτε μοντέλο υπολογιστικού φύλλου.

FAQ

Ε1: Οι Επίπεδοι Οβάλ σωλήνες είναι πάντα καλύτεροι από τους στρογγυλούς σωλήνες;
Α: Όχι πάντα. Οι επίπεδοι οβάλ σωλήνες λάμπουν όταν η αντίσταση στην πλευρά του αέρα, ο θόρυβος ή η συσκευασία είναι ο περιοριστικός παράγοντας σας. Οι στρογγυλοί σωλήνες μπορούν να είναι μια εξαιρετική επιλογή για υψηλά τυποποιημένα σχέδια όπου η απλότητα και η ευρεία συμβατότητα εργαλείων είναι η προτεραιότητα.

Ε2: Ποιο είναι το μεγαλύτερο λάθος που κάνουν οι αγοραστές όταν παραγγέλνουν Flat Oval Tubes;
Α: Παράλειψη βασικών λεπτομερειών ανοχής. Εάν το RFQ δεν ορίζει με σαφήνεια τη συνοχή των διαστάσεων (συμπεριλαμβανομένων των προσδοκιών επιπεδότητας/ωοειδούς), κινδυνεύετε να αντιμετωπίσετε προβλήματα προσαρμογής πτερυγίων, μεταβλητή απόδοση πηνίου και υψηλά άχρηστα κατά τη συναρμολόγηση.

Ε3: Οι Επίπεδοι Οβάλ Σωλήνες μειώνουν το λειτουργικό κόστος;
Α: Μπορούν. Εάν ο σχεδιασμός μειώνει την πτώση πίεσης στην πλευρά του αέρα, μπορείτε να επιτύχετε την ίδια χωρητικότητα με χαμηλότερη ισχύ ανεμιστήρα ή χαμηλότερη ταχύτητα ανεμιστήρα, κάτι που συχνά μεταφράζεται σε εξοικονόμηση ενέργειας και μειωμένο θόρυβο.

Ε4: Ποιες πληροφορίες πρέπει να στείλω σε έναν προμηθευτή για μια γρήγορη προσφορά;
Α: Μοιραστείτε τις διαστάσεις του σωλήνα, την προτίμηση υλικού, τα απαιτούμενα μήκη, τον αναμενόμενο ετήσιο όγκο, τη μέθοδο σύνδεσης (σε κεφαλίδες), το εύρος πίεσης/θερμοκρασίας και τυχόν απαιτήσεις διάβρωσης ή επίστρωσης. Ένα απλό σχέδιο πηνίου και προδιαγραφές πτερυγίων μπορούν να επιταχύνουν δραματικά τα πράγματα.

Ε5: Πώς μπορώ να επαληθεύσω την ποιότητα χωρίς να επιβραδύνω την προμήθεια;
Α: Ζητήστε ένα σετ δειγμάτων προπαραγωγής, ζητήστε αρχεία επιθεώρησης διαστάσεων, καθορίστε τη μέθοδο δοκιμής διαρροής και τα κριτήρια αποδοχής και συμφωνήστε για την προστασία της συσκευασίας. Αυτό διατηρεί το QC εστιασμένο και αποτρέπει τις εκπλήξεις κατά τη συναρμολόγηση.

Επόμενα Βήματα

Οι επίπεδοι ωοειδείς σωλήνες δεν είναι απλώς ένα "διαφορετικό σχήμα" - είναι ένας πρακτικός μοχλός για τη βελτίωση της απόδοσης ροής αέρα, της συμπαγείας και της σταθερότητας απόδοσης όταν ο σχεδιασμός του εναλλάκτη σας ξεπερνά τα όρια του πραγματικού κόσμου. Το κλειδί είναι να αντιμετωπίζετε τον σωλήνα ως μέρος ενός συστήματος: πτερύγια, κεφαλίδες, μέθοδος σύνδεσης και περιβάλλον όλα πρέπει να εξεταστούν μαζί.

Εάν αξιολογείτε Επίπεδους Οβάλ Σωλήνες για ένα επερχόμενο έργο πηνίου ή εναλλάκτη θερμότητας, μοιραστείτε τις συνθήκες σχεδίασης και λειτουργίας σας έγκαιρα, ώστε ο προμηθευτής να μπορεί προτείνετε τις καταλληλότερες προδιαγραφές και σχέδιο επιθεώρησης σωλήνα. Για λεπτομέρειες σχετικά με την υποστήριξη του προϊόντος και την ικανότητα κατασκευής,επικοινωνήστε μαζί μαςστοΣωλήνες μεταφοράς θερμότητας Sinupower Changshu Ltd.και ας μετατρέψουμε τους περιορισμούς σας σε μια αξιόπιστη, έτοιμη για παραγωγή λύση.
